Привод сверления передает вращение и подачу через несколько узлов: патрон, ремень привода и пружину пиноли. Ниже описано, по каким признакам виден износ каждого из них и какие размеры нужны для подбора замены. Цен и перечня деталей здесь нет: комплектующие привязаны к модели, а выбирать запчасть надо по паспорту. Основной разбор относится к оборудованию с ременным приводом и ручной подачей пиноли. Магнитные и рельсосверлильные станки названы отдельно.
Какие запасные части сверлильного станка изнашиваются первыми
Нагрузку принимают узлы на пути от двигателя к сверлу: ремень и шкивы, подшипники шпинделя, конус и патрон. При ручной подаче к ним добавляется возвратная пружина. Станина и колонна неподвижны, поэтому диагностику начинают с вращающихся узлов. Своевременная замена изношенных комплектующих снижает риск выхода из строя всего узла.
Отказ слышно или видно раньше, чем он даст брак. Сверло бьет и смещается относительно заготовки, ремень свистит, пиноль остается внизу после сверления. Лучше начинать с патрона и конуса: дефект посадки дает те же симптомы, что износ подшипников, и заменой подшипников его не исправить.
Вертикально-сверлильные станки
Весь раздел →
E-1516BVL/400 сверлильный станок настольный
VR-6DF/230 сверлильный станок
E-1516B/400 сверлильный станок настольный
| Симптом | Вероятный узел | Что проверить |
|---|---|---|
| Сверло бьет, отверстие больше сверла | Патрон, конус, подшипники | Биение хвостовика индикатором, люфт вручную |
| Свист, запах резины, срыв оборотов | Клиновой ремень, шкивы | Трещины, блеск боковин, натяжение |
| Пиноль не возвращается вверх | Возвратная пружина | Целость пружины, крепление в корпусе |
| Сверло проворачивается в патроне | Кулачки патрона | Износ рабочих поверхностей кулачков |
Техническое обслуживание удобно строить по этой таблице: она охватывает комплектующие, которые изнашиваются первыми. Состояние этих узлов определяет точность отверстий, поэтому износ любого из четырех ведет к браку или к выходу из строя.
Патрон и конус Морзе: посадка и биение
Патроны бытовых и настольных моделей обычно рассчитаны на сверла до 13 мм. На промышленных станках встречаются патроны крупнее, но рассчитанные на сверла свыше 25 мм редки. Сверла меньше 1 мм держат миниатюрные патроны особой конструкции. Крупные сверла чаще закрепляют прямо в шпинделе коническим хвостовиком.
Комплектующие шпиндельного узла, то есть патрон, оправку и конус, подбирают как единую систему: запчасть с чужим размером посадки не встанет. Патрон сидит на оправке: резьбовой, которая ввинчивается в корпус, или конической, запрессованной в него. Ключевой патрон затягивается зубчатым ключом, и момент зажима задает оператор. Безключевой затягивается рукой и при большой нагрузке может зажаться сильнее нужного, после чего его трудно разжать. Надежная фиксация сверла зависит от состояния кулачков, главного крепежного элемента патрона: на изношенных поверхностях хвостовик проворачивается.
На многих станках шпиндель заканчивается конусом Морзе. Он самотормозящийся: момент резания передает трение по поверхности конуса. Лапка на хвостовике дает принудительный привод, но на момент резания не рассчитана.
| Конус | Диаметр большого конца, мм | Конусность |
|---|---|---|
| MT2 | 17,780 | около 1:20 |
| MT3 | 23,825 | около 1:20 |
| MT4 | 31,267 | около 1:20 |
Конусности соседних номеров близки, а диаметры заметно различаются: у MT3 диаметр больше, чем у MT2, примерно на 6 мм. Номер определяют обмером штангенциркулем, по виду станка его угадать нельзя. Патрон с хвостовиком Морзе подходит к шпинделю с тем же номером конуса при исправной посадке. На многих настольных станках патрон садится на другой тип конуса или на резьбовую оправку.
Вертикально-сверлильные станки
Весь раздел →
B-1832G/400 сверлильный станок
B-1313B/230 сверлильный станок
E-1316B/400 сверлильный станок настольный
Поверхность конуса с забоинами дает биение с любым новым патроном. Механическое повреждение посадки патрон не исправит.
Подобрать оборудование под вашу задачу
Клиновой ремень: расходный материал и ступени шкивов
На станках со ступенчатыми шкивами частоту вращения переключают перекидыванием ремня на другую пару ступеней. В справочниках для этого класса приводят пример диапазона от 100 до 3600 об/мин. У конкретной модели он задан ступенями шкивов. Ремень, как пружина и щетки, относится к расходным материалам: его выбирают по профилю и длине.
Профиль ремня определяет ширину канавки шкива, поэтому ремень другого профиля правильно в нее не ляжет. У классических ремней угол клина один, 40°, а размеры сечения различаются.
| Профиль | Ширина, мм | Высота, мм |
|---|---|---|
| Z | 10 | 6 |
| A | 13 | 9 |
| B | 17 | 11 |
При замене сохраняют профиль, а длину берут по маркировке на старом ремне. Если маркировка стерлась, длину находят обмером по шкивам на самом станке. Ремень, который сидит на дне канавки и не клинится в боковины, износился или не подходит по профилю.
Скольжение ремня неизбежно: фактические обороты на 0,5-1 % ниже расчетных. Если по шкивам выходит 1000 об/мин, на шпинделе будет примерно от 990 до 995. КПД клиновой передачи лежит в диапазоне 90-98 %. Заметно большее падение оборотов говорит о слабом натяжении, замасленных боковинах или износе ремня.
Возвратная пружина пиноли и ее замена
На станках с рукояткой подачи пиноль возвращает вверх спиральная пружина в корпусе у оси рукоятки. Когда пружина слабеет или лопается, пиноль остается внизу, а рукоятка идет легко и без сопротивления.
Разбирать узел нужно осторожно. Работа станков с поврежденной пружиной небезопасна. Заведенная пружина хранит момент, и при потере захвата крышки раскручивается рывком. Крышку удерживают, пока пружину не развели, работают в перчатках. Затяжку болтов крепления корпуса проверяют до разборки.
Для подбора замены снимают размеры старой пружины: диаметр корпуса, ширину и толщину ленты, форму концов. По модели станка их угадать трудно, потому что у одной модели в разные годы выпуска стояли разные узлы. Если новая пружина ломается снова, причина может быть в пиноли: заедание в гильзе или засохшая смазка создают нагрузку, на которую пружина не рассчитана.

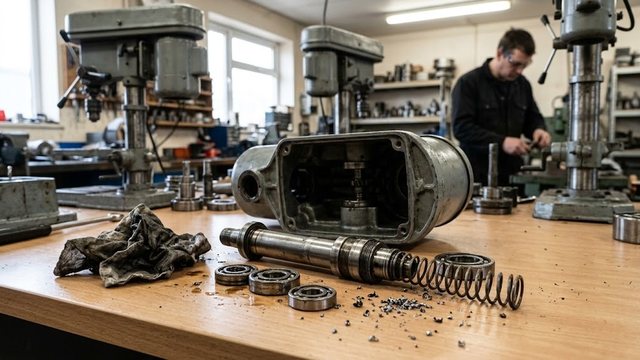

Подшипники шпинделя и обеспечение точности
Шпиндель рассчитан на осевую нагрузку от сверла и не рассчитан на боковые силы. Перекос заготовки и тупое сверло создают такие силы и ускоряют износ подшипников.
Изношенный подшипник нарушает точность отверстий, поэтому узел нуждается в замене при заметном люфте. Люфт проверяют на выключенном станке: патрон покачивают в поперечном направлении. Заметный ход указывает на подшипники, пока не проверена посадка патрона на оправке и оправки в конусе.
Запасные части магнитных и рельсосверлильных станков
В магнитном сверлильном станке с коллекторным двигателем в список расходников входят угольные щетки. Они стираются от работы, а износ проявляется искрением и падением мощности. Щетки подбирают по размерам старых, марка станка тут ничего не решает.
Совместимы ли детали с магнитным сверлильным станком другой модели, зависит от узла и от самой модели. Взаимозаменяемость между брендами не гарантирована. Внутри бренда ее проверяют по перечню деталей. Рельсосверлильный станок сверлит отверстия под болты в железнодорожных рельсах. Запчасти для него подбирают по модели.
Сверлильные станки для глубокого сверления
Весь раздел →
Станок глубокого сверления с ЧПУ ZK21160, SGSM, Китай
Станок глубокого сверления с ЧПУ ZK21200, SGSM, Китай
Станок глубокого сверления GS30*1
Как выбрать запчасти и комплектующие для станков
Чтобы подобрать запчасть без ошибки, нужны сведения об оборудовании и узле:
- модель и заводской номер с шильдика;
- номер конуса Морзе или тип резьбы и размер патрона;
- маркировка ремня и размеры пружины, снятые с образца;
- фото узла с разных сторон.
У советских моделей вроде 2С132 или 2М112 паспорт содержит чертежи и перечень деталей. Он заменяет каталог, и по нему узел определяют точнее всего. Соответствующая запчасть находится по номеру позиции в перечне деталей. Для производственного оборудования нужную деталь определяют по паспорту до остановки работы. Для импортных настольных моделей ориентиром служит схема в руководстве пользователя.
Оригинальный патрон или ремень изготовителя совпадает с посадкой по чертежу. Продукция сторонних производителей требует сверки размеров. У аналога размеры посадки сверяют с образцом. Любая запасная часть и комплектующие вроде ремня или пружины принимаются по размерам образца.
Когда менять запчасть, а когда ремонтировать узел
Замена помогает, когда причина лежит в самой детали: износившийся ремень или пружину заменяют целиком. Если причина в соседнем узле, новая запчасть быстро выйдет из строя. Новый ремень слетает или греется при несоосных шкивах: до установки линейкой проверяют, лежат ли ободья шкивов в одной плоскости. Перед установкой подшипников проверяют посадочные гнезда: разбитое гнездо не удержит новый подшипник, и люфт вернется.
Если оборудование рассчитано на легкие работы по дереву и мягкому металлу, а износ затронул шпиндель, замена узла может обойтись дороже перехода на другой класс оборудования. Тогда стоит сравнить вертикально-сверлильные станки и настольные сверлильные станки по жесткости шпинделя.
