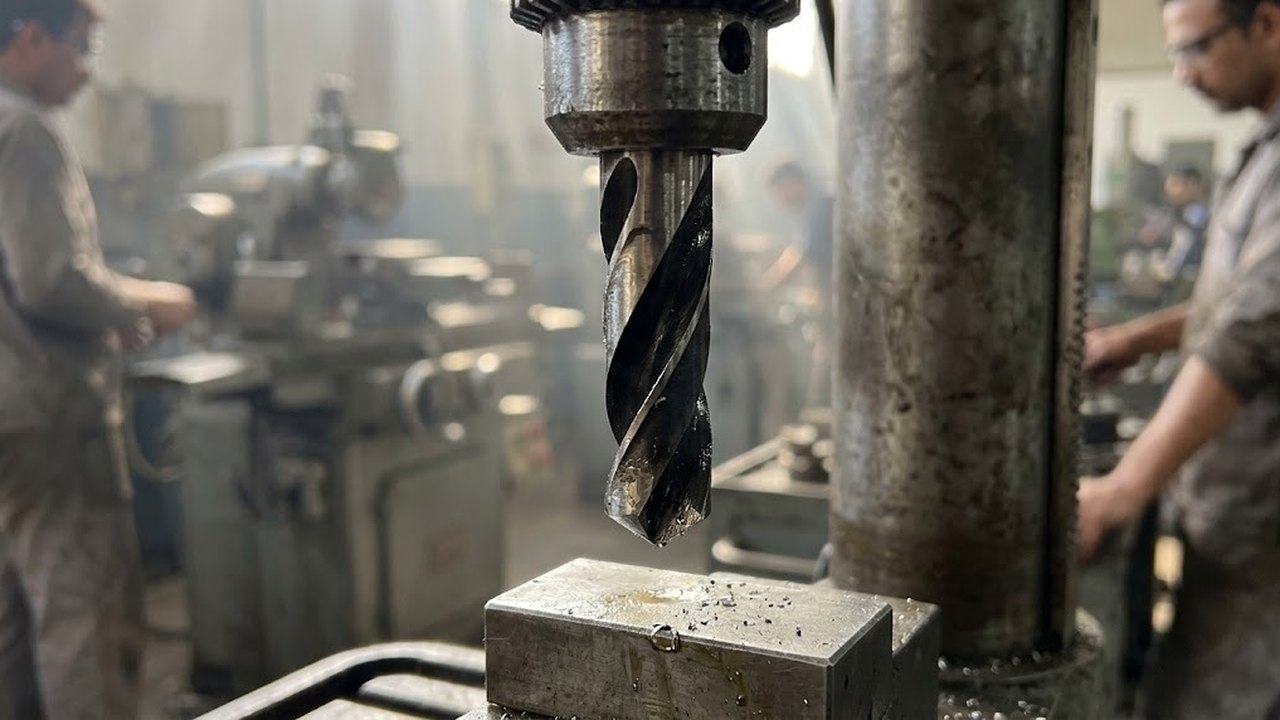

Спиральное сверло по металлу отличают по зонам, цвету, углу при вершине, спирали и хвостовику. Ниже показано, как прочитать эти признаки до установки в патрон и чем такое сверло отличается от инструмента по дереву и бетону. Режимы обработки и подбор под сплав остаются за рамками.
Из каких зон состоит спиральное сверло
Типичный инструмент для сверления металла выглядит как стальной стержень с винтовыми канавками. Рабочая часть делится на режущую и направляющую. На режущей части две главные кромки, реже три. Направляющая часть несет две вспомогательные кромки: по ним инструмент опирается на стенки отверстия и держит диаметр.
Между главными кромками на вершине лежит перемычка, или поперечная кромка. Она стоит под углом 50–55° к главной кромке в проекции на плоскость, перпендикулярную оси. Перемычка работает как клин и выдавливает металл в центре, поэтому у крупных диаметров ее приходится укорачивать.
Вертикально-сверлильные станки
Весь раздел →
E-1516BVL/400 сверлильный станок настольный
VR-6DF/230 сверлильный станок
E-1516B/400 сверлильный станок настольный
Остальные зоны относятся к хвосту:
- хвостовик крепит инструмент в патроне или в шпинделе;
- лапка конического хвостовика передает момент и помогает выбить его из гнезда;
- шейка дает выход шлифовальному кругу, чтобы изготовить рабочую часть.
Чем сверло по металлу отличается от сверла по дереву и бетону
Сверло по дереву узнают по острому центрирующему шипу и подрезающим кромкам на краях. В мягкой древесине оно работает как резец с направляющей, а на металле быстро теряет кромку. У образца для металла шипа нет: вершину образуют две наклонные кромки и перемычка.
Сверло по бетону узнают по твердосплавной пластине на конце и по широкому шнеку, который выводит пыль. Пластина бьет и дробит материал, сталь она режет плохо. Такая пластина бывает и у части металлорежущих сверл, например у коронок для труднообрабатываемых сталей. Тогда смотрят на вершину: у инструмента для металла она острая и режущая, у ударного рассчитана на удар.
Подобрать оборудование под вашу задачу
Материал и покрытие: что говорит цвет
Основа самых распространенных образцов — HSS, быстрорежущая сталь. Бывают и цельные твердосплавные сверла: они тверже, но хрупче. Покрытие наносят на готовый шлифованный инструмент, а кобальт входит в состав самой стали. По цвету образец легко отнести к одной из групп, но маркировку на хвостовике цвет не заменяет.
Вертикально-сверлильные станки
Весь раздел →
B-1832G/400 сверлильный станок
B-1313B/230 сверлильный станок
E-1316B/400 сверлильный станок настольный
| Вид | Что это | Что учесть |
|---|---|---|
| Серый блестящий | Быстрорежущая сталь (HSS) без покрытия, шлифованная | Годится для мягких материалов, кромка острая при аккуратной работе |
| Черный | Оксидирование | Дает термостойкость и смазывающую способность |
| Золотистый | Покрытие TiN, нитрид титана | Продлевает срок резания в три и более раза по сравнению с таким же сверлом без покрытия |
| Бронзовый, соломенный | Нередко сталь с кобальтом, но цвет надежным признаком не служит | Хранит твердость при нагреве, но более хрупкая |
Нитрид титана ложится тонким слоем, поэтому после заточки золотистый цвет остается только на боковых поверхностях. Совет ломается в двух местах. Золотистый налет и черная пленка могут лежать на простой стали. Бронзовый оттенок бывает и без кобальта. Состав подтверждает маркировка и документ производителя. Внешний вид дает первую оценку износостойкости и ничего больше.
Угол заточки и наклон канавки
Самый частый угол при вершине составляет 118°. Вариант 135° выглядит более плоским, его берут для нержавеющей стали. Плоская вершина хуже центрируется, поэтому у таких образцов часто есть подточка. Диапазоны для других материалов даны в таблице.
Наклон спирали зависит от материала. Крутая спираль быстро выводит стружку из мягкого алюминия. Латуни нужна пологая: крутая затягивает инструмент в заготовку.
| Обрабатываемый материал | Угол при вершине, градусы | Наклон спирали, градусы |
|---|---|---|
| Мягкая сталь | 118–135 | 24–32 |
| Нержавеющая сталь | 118–135 | 24–32 |
| Чугун | 90–118 | 24–32 |
| Алюминий | 90–135 | 32–48 |
| Латунь | 90–118 | 0–20 |
На иллюстрации в справочнике наклон канавки равен 27°, что лежит в диапазоне 24–32° для стали. Точно измерить его на глаз нельзя: шаблон и лупа дают результат, а взгляд лишь отличает крутую спираль от пологой.
Вертикально-сверлильные станки
Весь раздел →
B-1835G/400 сверлильный станок с автоматической подачей
B-1316B/400 сверлильный станок настольный
B-1840G/400 сверлильный станок с автоматической подачей
Длина, диаметр и глубина отверстия
По длине различают короткие, обычные и длинные образцы. Короткая серия жестче и меньше уводит в сторону на небольшой глубине. Длинная нужна для глубокого отверстия, но гнется сильнее и требует осторожной подачи.
Диаметр связан с отводом стружки. У маленького сверла спираль узкая и стружка забивается быстро, поэтому при высверливании глубокого отверстия инструмент периодически выводят наружу. Большой диаметр сильно нагружает машину, и перед ним делают отверстие меньшего диаметра.
Хвостовик: цилиндр или конус
Хвостовик определяет посадку. Цилиндрический описывают ГОСТ 10902-77 и DIN 338, он зажимается в патроне дрели или установки. Конический с конусом Морзе описывают ГОСТ 10903-77 и DIN 345. Он садится в шпиндель или переходную втулку с тем же конусом, лапка позволяет выбить его клином. В кулачковый патрон такой хвостовик не ставят.
Форма хвостовика определяет, какой шпиндель или патрон нужен. У части настольных моделей шпиндель сделан под конус Морзе, и после снятия патрона конический хвостовик садится в него. Цилиндр чаще встречается на малых диаметрах, конус на крупных. Граница зависит от стандарта и производителя, поэтому форму хвостовика и диаметр проверяют отдельно.
Вертикально-сверлильные станки
Весь раздел →
BY-3220PC/400 сверлильный станок с автоматической подачей
BY-3216PC/400 сверлильный станок с автоматической подачей
E-1720FVL/400 сверлильный станок на стойке
Износ инструмента и как не сломать сверло
Острый инструмент имеет ровные блестящие кромки без сколов. У затупленного вершина округлая, кромка матовая, стружка мельчает. Синие и фиолетовые цвета побежалости на кромках говорят о нагреве выше допустимого. Выкрошенный уголок связан с вибрацией, избыточной подачей или слабым креплением заготовки.
Затупленный образец можно переточить, если кромки не выкрошены. Для этого служат станки для заточки сверл: шаблон задает угол при вершине без разметки. Ручная заточка на наждаке требует опыта, без шаблона легко исказить угол и получить биение. Чтобы не сломать сверло, следят за подачей и охлаждением.
Что осмотр говорит о выборе станка
Диаметр и форма хвостовика вместе с твердостью материала задают требования к машине. Малые отверстия в мягком металле делает настольная машина с патроном. Крупные диаметры и конические хвостовики требуют вертикальных и радиальных моделей, где шпиндель принимает конус, при необходимости через переходную втулку, и держит нагрузку.
На листовом прокате и трубах в цехе подходят магнитные установки с кольцевыми фрезами, или корончатыми сверлами. Они выглядят иначе, чем спираль. Спиральные образцы на них ставят только на малые диаметры. Если на одной машине идет и инструмент без покрытия, и покрытый, смотрят диапазон оборотов шпинделя и мощность двигателя.
