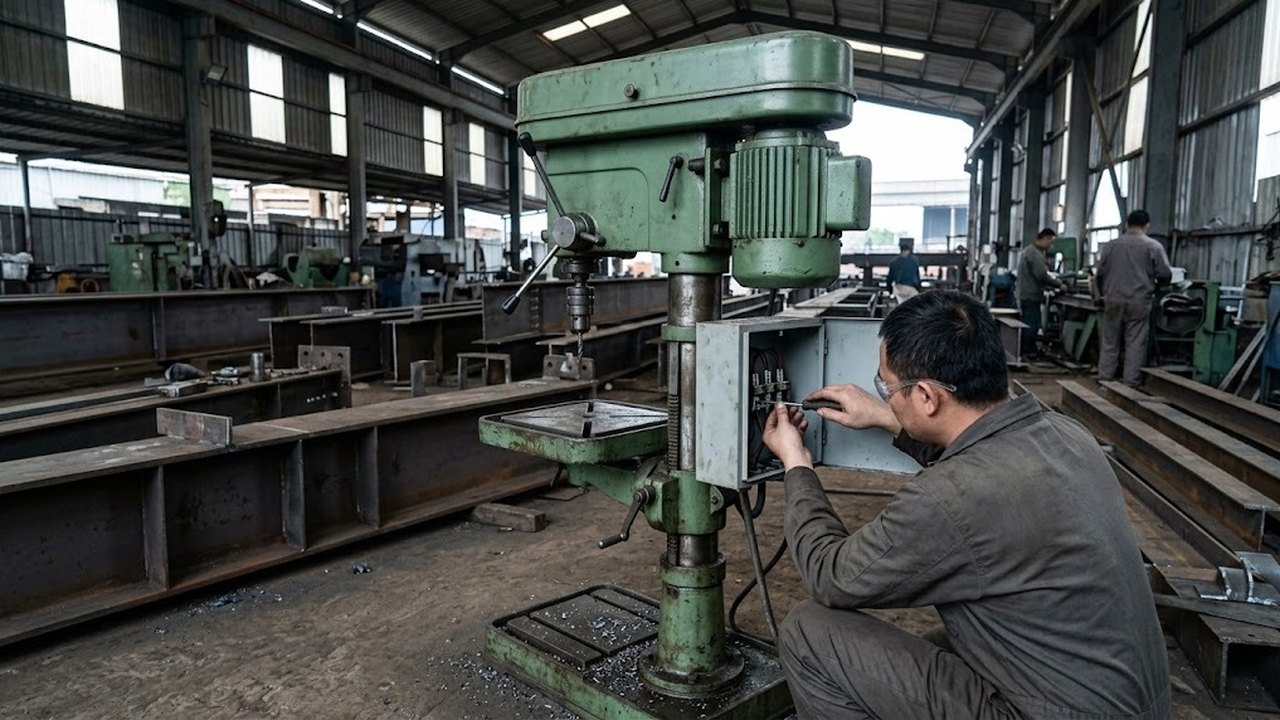

Причину молчания после «Пуск» ищут по цепочке: питание, цепь управления, пускатель, тепловое реле, двигатель. Порядок рассчитан на машины с магнитным пускателем. У простых настольных моделей с сетевым выключателем проверка заканчивается на питании, кнопке и двигателе. Перемотка обмоток и ремонт частотных преобразователей здесь не разбирается.
Порядок проверки от розетки к двигателю
Поиск начинается с вопроса, на каком звене действие обрывается. Три наблюдения сужают поиск до одного звена. Горит ли индикатор питания. Слышен ли щелчок при нажатии кнопки. Вращается ли вал после щелчка.
| Что происходит | Вероятное звено | Что проверить |
|---|---|---|
| Индикатор не горит, пускатель молчит | Питание | Вводной автомат, вилка, сеть на входе |
| Индикатор горит, пускатель молчит | Цепь управления | Кнопки, блокировки, предохранитель, катушка, тепловое реле (возврат) |
| Пускатель щелкнул, вал стоит без звука | Силовые контакты | Питание на клеммах двигателя |
| Гул без вращения | Фаза, конденсатор, механика | Отключить питание, провернуть шпиндель рукой |
| Работает недолго и отключается | Тепловое реле | Режим резания, уставка, вентиляция двигателя |
Питание, фаза и вводной автомат
Начинают с видимого: вилка, шнур, удлинитель, вводной автомат, сетевой выключатель на корпусе однофазной настольной машины. У трехфазного станка отдельно проверяют каждую фазу: при обрыве одной пускатель включается, а двигатель гудит и не набирает обороты.
Вертикально-сверлильные станки
Весь раздел →
E-1516BVL/400 сверлильный станок настольный
VR-6DF/230 сверлильный станок
E-1516B/400 сверлильный станок настольный
Замер делают в момент нажатия кнопки, под нагрузкой. В простое мультиметр показывает норму даже там, где при пуске значение проваливается на длинном удлинителе или на загруженной линии. Сеть общего назначения допускает в точке присоединения отклонение до 10 % от номинала при усреднении за 10 минут (ГОСТ 32144-2013). Просадка на удлинителе у самого станка может оказаться больше. При глубокой просадке катушка дребезжит, контакты замыкаются неплотно и двигатель греется.
Подобрать оборудование под вашу задачу
Кнопки «Пуск» и «Стоп»
Кнопка «Пуск» подает питание на катушку, кнопка «Стоп» стоит последовательно с ней и в покое замкнута. Износ «Стопа» дает случай, который трудно заметить: контакт окислен, цепь разомкнута, а исправный «Пуск» ничего не включает. Под кожухом кнопки накапливаются стружка и эмульсия, поэтому первым делом кнопку вскрывают и прозванивают в нажатом и отпущенном положении.
Отдельный случай: пускатель включается, пока кнопка удерживается, и отпадает после ее отпускания. Кнопка «Пуск» исправна, причина в блок-контакте самоподхвата, который не замыкается на самом пускателе. Перемычку в обход кнопки ставят только на время проверки, после обесточивания и под контролем электрика, со снятой оснасткой.
Блокировки, ограждение и аварийный останов
В цепь управления последовательно включены защитные устройства: концевой выключатель кожуха патрона или ограждения, грибок аварийного останова, на радиально-сверлильных станках блокировки зажима колонны и траверсы. Любой разомкнутый контакт гасит запуск без видимых признаков. Грибок фиксируется в нажатом положении и возвращается поворотом или вытягиванием.
Радиально-сверлильные станки по моделям
Весь раздел →
Радиально-сверлильный станок 2А554
Радиально-сверлильный станок 2К522
Радиально сверлильный станок ГС545
Перечень блокировок зависит от модели и приведен в схеме руководства. Шунтировать их нельзя: машина с обойденным ограждением запускается при открытом кожухе, и рука оказывается рядом с вращающимся патроном.
Магнитный пускатель: катушка и силовые контакты
Если щелчка нет, замеряют напряжение на выводах катушки в момент нажатия «Пуск». Напряжение есть, а якорь не втягивается: катушка сгорела или якорь заклинило. Прозвонка катушки покажет обрыв при сгоревшей. Напряжения нет: причина выше по цепи, в кнопках или блокировках. Катушка рассчитана на строго определенный номинал, замена на другое исполнение приводит к перегреву или к отсутствию втягивания.
Если щелчок слышен, а двигатель не получает питания, смотрят силовые контакты. Подгоревший контакт на одной из фаз дает такую же картину, как обрыв сети: вал гудит или стоит. Громкий гул самого аппарата указывает на грязь на магнитопроводе или просадку сети.
Тепловое реле: срабатывание и возврат
Тепловое реле защищает двигатель от перегрузки током. При срабатывании оно размыкает вспомогательный контакт в цепи катушки, катушка обесточивается, и станок молчит, хотя «Пуск» и блокировки исправны. Возврат делают кнопкой на корпусе реле после остывания биметалла.
Сбрасывать защиту без поиска причины нельзя: повторные срабатывания в итоге перегревают обмотку. Момент срабатывания подсказывает направление поиска. Реле выбивает сразу при пуске без нагрузки: ищут обрыв фазы, заклинивание шпинделя или межвитковое замыкание. Реле выбивает после ряда отверстий: слишком велики подача и диаметр сверла, сверло затуплено, забита вентиляция двигателя. Уставка должна соответствовать номинальному току на шильдике двигателя. Завышенная уставка и перемычка вместо реле оставляют двигатель без защиты, и ремонт обмотки обходится дороже реле.
Вертикально-сверлильные станки
Весь раздел →
B-1832G/400 сверлильный станок
B-1313B/230 сверлильный станок
E-1316B/400 сверлильный станок настольный
Двигатель гудит или молчит
При гуле без вращения питание отключают сразу, потому что длительный пусковой ток перегревает обмотку. Затем при обесточенной машине проворачивают шпиндель рукой: тугой ход говорит о механике, то есть о подшипниках, застывшей смазке (в холодном цехе после простоя она густеет), заклинившей передаче или ремне. Свободный ход переводит поиск к электрической части.
У однофазных настольных машин следующим подозревают пусковой или рабочий конденсатор и центробежный выключатель.
Что учесть при выборе станка и когда звать электрика
Работы внутри шкафа под напряжением выполняет квалифицированный электрик. Измерение сопротивления изоляции мегаомметром выполняет электрик с допуском к работам в электроустановках. После любого вмешательства проверяют заземление и работу аварийного останова.
При выборе новой машины полезно смотреть на электрическую часть так же внимательно, как на механику. Нужны исполнение пускателя и реле с понятной уставкой, кнопка аварийного останова, нулевая защита, исключающая самопроизвольный пуск после возврата питания, и доступная схема. Эти позиции различаются у настольных сверлильных станков, вертикально-сверлильных станков, радиально-сверлильных станков и магнитных сверлильных станков, поэтому сравнивать их надо по схеме конкретной модели.
