Сверлильный станок травмирует быстро и по знакомым схемам. Вращающийся вал захватывает рукав или волосы, незакрепленная деталь вырывается из руки, мелкая стружка летит в лицо. Ниже правила охраны труда по этапам: что надеть, что проверить, как закрепить деталь, что запрещается во время работы и как действовать при аварии.
Паспорт станка и инструкция работодателя главнее любой общей памятки. Правила охраны труда похожи на всех станках, а детали у каждой машины свои. Здесь разобрана логика правил, чтобы применить ее к настольной, радиальной и магнитной машине. Правила работы охватывают начало работы, время работы и окончание работы: на каждом этапе свои запреты.
Откуда берется травма на сверлильном станке

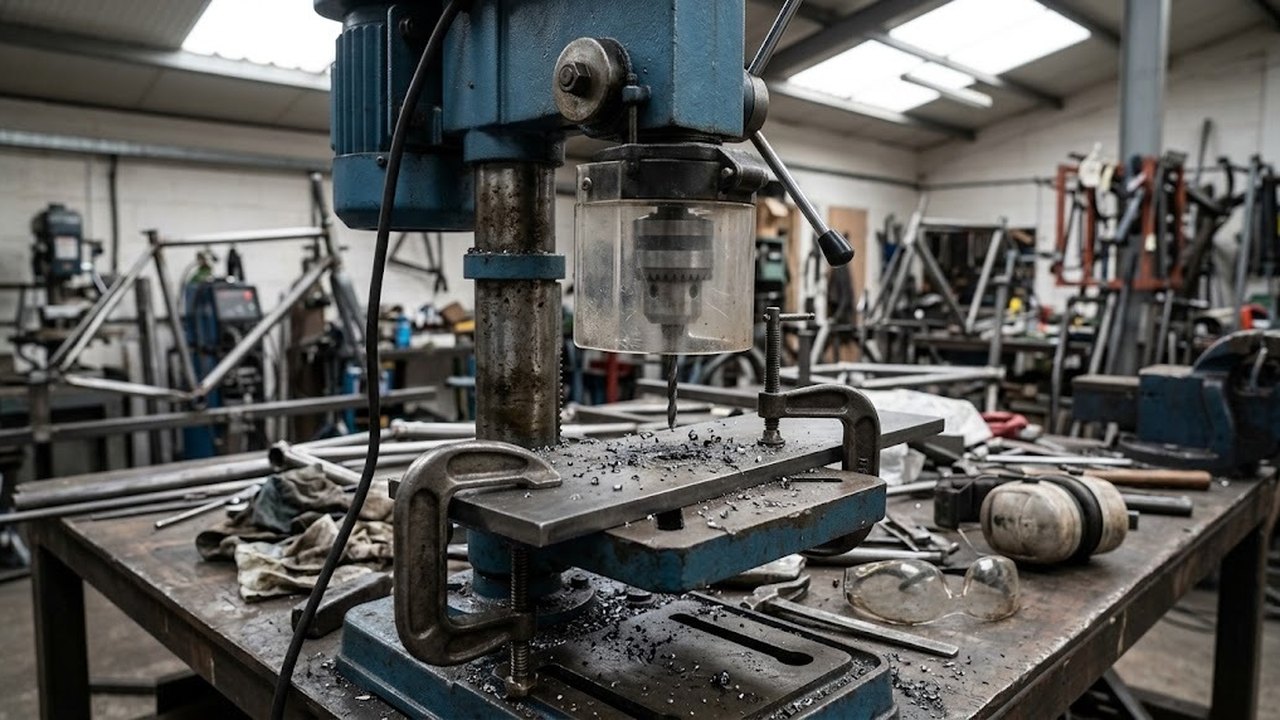

Опасных зон немного: вращающийся шпиндель, патрон с ключом, открытая ременная передача, электрическая часть и зона вылета стружки. Типовая российская инструкция по охране труда при работе на сверлильных станках (РД 153-34.0-03.294-00) отдельно называет электрический ток, мелкую стружку, аэрозоли смазочно-охлаждающей жидкости и отлетающие кусочки металла. Дальше она названа типовой инструкцией РД. Одежда, голова и руки оператора находятся рядом с вращающимся шпинделем, поэтому работающий станок требует внимания на каждом этапе.
Сверлильные станки для глубокого сверления
Весь раздел →
Станок глубокого сверления с ЧПУ ZK21160, SGSM, Китай
Станок глубокого сверления с ЧПУ ZK21200, SGSM, Китай
Станок глубокого сверления GS30*1
Самый тяжелый сценарий связан с проворотом детали. Сверло заклинило, деталь не закреплена и вращается вместе с валом. При 1000 об/мин это около 17 оборотов в секунду. Рука не успевает отдернуться, острая кромка листа работает как нож.
Начало работы: спецодежда, головной убор и защита
Рабочий надевает застегнутую спецодежду: рукава плотно обхватывают запястья, свисающих концов нет. Волосы убирают под головной убор, берет или косынку. Головной убор должен плотно прилегать к голове. Защитные очки нужны для любой операции, даже для сверления пластика, а защитный экран станка их не заменяет. Обувь закрытая, на нескользящей подошве.
Кольца, часы, браслеты и цепочки снимают до пуска. Перчатки и рукавицы у вращающегося вала не надевают: ткань наматывается на сверло быстрее, чем оператор успевает отпустить деталь. Заготовки с острыми кромками переносят в перчатках при выключенной машине, перед пуском перчатки снимают.
Чугун дает короткую ломкую стружку с графитовой пылью, текстолит и другие слоистые пластики дают пыль. Для таких материалов нужен местный отсос или респиратор.
Подобрать оборудование под вашу задачу
Требования безопасности перед началом работы
Начало работы подчиняется порядку: сначала проверка исправности, затем пуск. Осматривают ограждения патрона и ременной передачи, кнопки пуска и остановки, заземляющий проводник, состояние сверла. Изношенный, затупленный или погнутый инструмент перегревается, уводится в сторону и ломается. С оборванным заземляющим проводом или неисправными блокировками работать запрещается.
Вертикально-сверлильные станки
Весь раздел →
E-1516BVL/400 сверлильный станок настольный
VR-6DF/230 сверлильный станок
E-1516B/400 сверлильный станок настольный
Типовая инструкция РД запрещает местное освещение напряжением выше 42 В. Это российская норма. В Казахстане порядок освещения определяют паспорт станка и инструкция работодателя. Рабочее место очищают от стружки и СОЖ, проход к рабочему месту оставляют свободным.
Ключ патрона вынимают сразу после затяжки и кладут на постоянное место. Оставленный в патроне, он при пуске превращается в снаряд. Затем делают пробный пуск вхолостую: вращение идет без биения и посторонних звуков, остановка срабатывает сразу. Если пробный пуск выявил биение, посторонний звук или медленную остановку, до начала сверления вызывают наладчика, работать запрещено.
Закрепление заготовки и инструмента
Деталь, которую удерживает рука, не закреплена. Деталь закрепляют надежно, чтобы при подаче сверла она не сдвигалась. Способ крепления зависит от формы детали.
| Деталь | Чем закрепить | Что проверить |
|---|---|---|
| Плоская | Станочные тиски, прикрученные к столу | Губки чисты, деталь не качается |
| Мелкая | Специальное приспособление или тиски | Ее не держат рукой |
| Пруток, труба | Призма с прихватом | Ось отверстия не уходит |
| Длинная | Опора под свободный конец | Деталь не раскачивается при вращении |
| Крупная | Прихваты к столу | Подкладка под выход сверла |
При сверлении насквозь под деталь кладут подкладку, иначе сверло войдет в стол или тиски. На выходе сверла заклинивание наиболее вероятно, поэтому подачу там ослабляют.
Следующий шаг после крепления детали, установка сверла: острие подводят к разметке отверстия плавно, без удара. Хвостовик сверла затягивают в патроне ключом по всем его отверстиям. После затяжки ключ вынимают до пуска, и этот прием не пропускают даже при смене сверла за секунды.
Вертикально-сверлильные станки
Весь раздел →
B-1832G/400 сверлильный станок
B-1313B/230 сверлильный станок
E-1316B/400 сверлильный станок настольный
Скорость и подача как часть безопасности
Окружная скорость кромки считается по формуле v = π × D × n / 1000, где D диаметр в миллиметрах, n обороты в минуту, v скорость в метрах в минуту. Инструмент диаметром 10 мм при 1000 об/мин дает 31,4 м/мин. Инструмент диаметром 20 мм на тех же оборотах дает 62,8 м/мин, то есть вдвое больше.
Поэтому при переходе на больший диаметр обороты снижают. Режим берут из таблицы режимов резания для материала. Завышенная скорость перегревает инструмент и ускоряет его износ. Подавать сверло к детали нужно плавно, без рывков: подача задает нагрузку на шпиндель.
На станках со ступенчатыми шкивами и коробкой скоростей частоту вращения переключают при остановленном вале, вариатор перестраивают по паспорту. На рычаг при ручной подаче давят умеренно: перегруженный инструмент ломается, обломок летит в оператора.
Требования безопасности во время работы и запреты
Во время работы оператор принимает устойчивую позу. Вращающийся вал не трогают и не тормозят рукой. Измерить деталь, убрать мусор и переустановить ее можно только после полной остановки. Включенный станок без присмотра не оставляют.
Обдув сжатым воздухом разбрасывает мелкие частицы по цеху. Отходы убирают крючком или щеткой, рукой нельзя из-за острых кромок. Сливная стружка наматывается на сверло, поэтому на вязких металлах применяют сверла со стружкодробящими канавками.
Вертикально-сверлильные станки
Весь раздел →
B-1835G/400 сверлильный станок с автоматической подачей
B-1316B/400 сверлильный станок настольный
B-1840G/400 сверлильный станок с автоматической подачей
Перед остановкой инструмент отводят от детали. Посторонних к рабочему месту не допускают, порядок действий им не знаком: человек за спиной оператора отвлекает его в самый опасный момент.
Особенности работы на станках разных типов
Общие правила действуют на любой машине, но у каждого типа есть своя слабая точка.
| Тип | Особая опасность | Правило |
|---|---|---|
| Настольный | Нет собственной устойчивости | Основание закрепляют на верстаке или стойке |
| Вертикально-сверлильный | Стол на колонне, тиски на столе | Стол фиксируют после установки высоты |
| Радиально-сверлильный | Подвижный рукав и шпиндельная бабка | Рукав зажимают на колонне, бабку на рукаве, затем сверлят |
| Магнитный | Электромагнитное основание теряет удержание при пропадании питания | Чистая ровная сталь достаточной толщины по паспорту, страховочная цепь |
| Сверлильно-фрезерный | Боковая нагрузка на вал | Деталь закрепляют в тисках или прихватами, держать рукой нельзя, подача плавная |
На радиально-сверлильном станке перед поворотом рукава проверяют, что в зоне его хода нет людей и предметов. У магнитного станка с электромагнитным основанием пропадание питания снимает удержание. Поэтому при работе на вертикальной поверхности или на высоте его страхуют цепью.
Аварийная ситуация и окончание работы на станке
При искрении, запахе гари, ударе током или заклинивании нужно немедленно выключить станок кнопкой остановки, отключить питание и сообщить руководителю. Если сверло заклинило, вал рукой не тормозят: станок выключают, деталь освобождают после полной остановки шпинделя. Работу не возобновляют, пока причину не устранят. Руководитель принимает меры по безопасности, пострадавшему оказывают первую помощь и вызывают медицинскую помощь.
Окончание работы: оператор выключает станок и ждет полной остановки вала. Затем снимают инструмент или оставляют его в безопасном положении, убирают стружку, протирают рабочие поверхности и докладывают о неисправностях.
Инструкция по охране труда и инструктаж на рабочем месте
К самостоятельной работе допускается обученный персонал, прошедший инструктаж по охране труда. Типовая инструкция РД требует инструктаж по охране труда на рабочем месте. Новичку показывают органы управления, место аварийной остановки и прием крепления детали именно на этой машине. После перерыва в работе правила и приемы повторяют.
