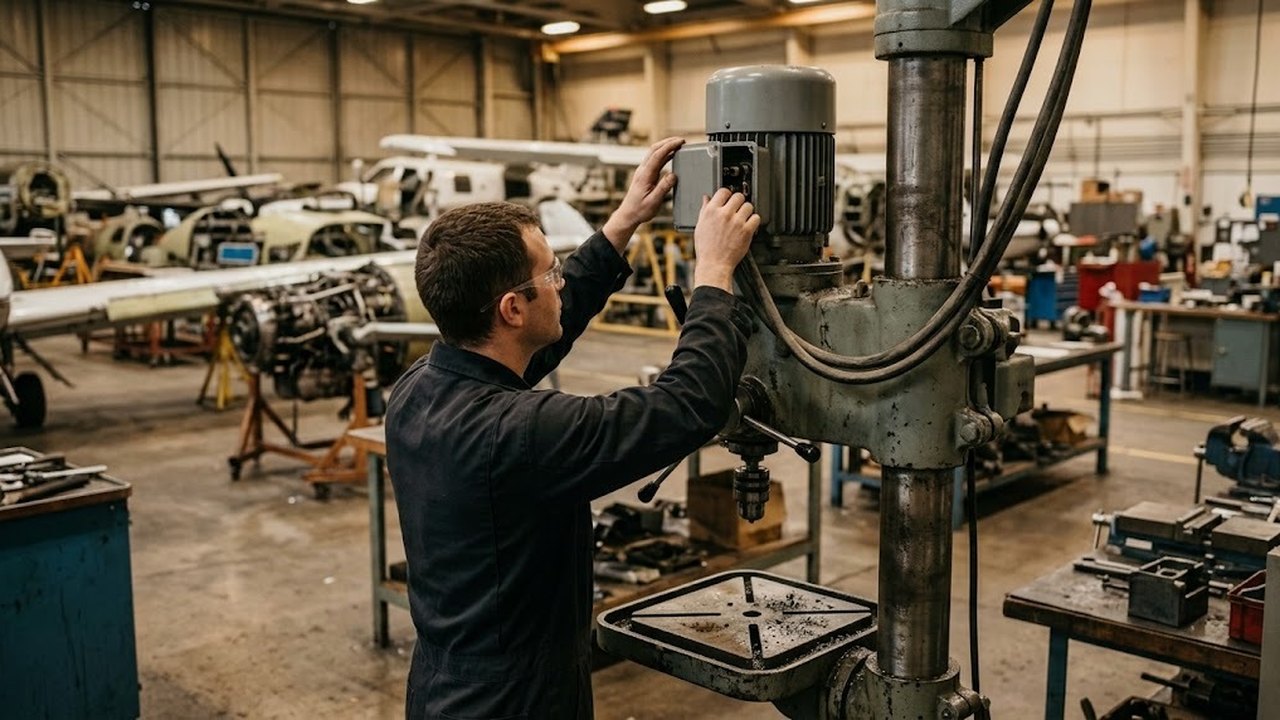

Чтобы подключить сверлильный станок на 380 В, трехфазный двигатель подключают по шильдику: читают маркировку, собирают обмотки в звезду или треугольник (Δ), ставят пускатель и проверяют направление вращения. Отдельный раздел посвящен питанию от однофазной розетки через конденсаторы. Выбор модели и режимы сверления здесь не разбираются. Подключать провода к клеммам щита должен электрик с допуском.

Сеть, 3 фазы и заземление до подключения

Первым читают шильдик на корпусе мотора и паспорт станка. На шильдике указаны напряжения обмоток, ток и допустимые способы соединения. Электрику цеха проверяют по числу проводов: три фазы, защитный провод PE и, если он есть, нулевой N. Цепь с нейтральным проводом называют четырехпроводной.

Двигателю нужны три фазы. Нулевой провод приходит в станок, когда цепь управления или подсветка питаются от фазного напряжения. Желто-зеленый защитный провод PE служит землей станка: к нему присоединяют станину и колонну. Нулевой рабочий провод для заземления корпуса не используют.

Вертикально-сверлильные станки

Весь раздел →

Схема подключения: звезда или треугольник по шильдику

В трехфазной сети линейное напряжение больше фазного в 1,73 раза. Отсюда правило: мотор с двумя напряжениями на шильдике собирают на меньшем значении по Δ и на большем звездой. Маркировка 230/400 В означает 230 В при Δ и 400 В при звезде. Для линейного напряжения 380 В такой мотор включают звездой.

Мотор с маркировкой 380/660 В на 380 В соединяют по Δ. Звезда у него рассчитана на 660 В. Перемычки в клеммной колодке мотора меняют по схеме на крышке или в паспорте. Для звезды три конца обмоток стягивают в одну точку, для Δ конец каждой обмотки соединяют с началом следующей.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Автомат, пускатель и тепловое реле

Между щитом и приводом ставят автомат и магнитный пускатель с тепловым реле. Автомат защищает линию от короткого замыкания. Пускатель включает и отключает привод кнопками «Пуск» и «Стоп». Тепловое реле защищает двигатель от перегрузки.

Для сверлильного станка нужна еще одна функция пускателя: он предотвращает самовключение после восстановления пропавшего питания. Оператор стоит у шпинделя, и привод не должен стартовать сам, когда в цехе дали свет. Катушку берут на напряжение цепи управления, фазное или линейное. Оно указано на самой катушке.

Вертикально-сверлильные станки

Весь раздел →

Тепловое реле настраивают по току шильдика для выбранного соединения. В звезде и в Δ токи различаются, поэтому уставку сверяют с колонкой, которая соответствует соединению. Если в станке уже стоит шкаф управления с пускателем, к вводным клеммам подводят три фазы и PE.

Проверка направления вращения

Первый пуск делают на холостом ходу: без сверла, с закрытым ограждением, коротким нажатием «Пуск». Сторону вращения смотрят до установки сверла.

Шпиндель должен вращаться в направлении, которое указано стрелкой на корпусе или в паспорте. При левом вращении сверло трется о металл, режущая кромка тупится, а патрон на резьбовой посадке может раскрутиться.

Направление меняют перестановкой любых двух фазных проводов на вводе станка. Если стоит реверсивный переключатель для нарезания резьбы, проверку делают в положении «вперед»: переключатель меняет те же два провода. Когда вращение неверно именно в этом положении, два провода меняют местами до переключателя.

Вертикально-сверлильные станки

Весь раздел →

Цена ошибки при сборке обмоток

Три ошибки встречаются чаще остальных. В таблице их последствия и способ заметить сбой.

ОшибкаЧто происходитКак заметить
Обмотки собраны звездой на моторе 380/660 ВНапряжение на каждой обмотке в 1,73 раза ниже номинального, момент на валу падает примерно втроеШпиндель разгоняется вяло и останавливается при подаче сверла
Обмотки собраны по Δ на моторе 230/400 ВКаждая обмотка получает 380 В вместо 230 В, ток и нагрев растутГудение, запах лака, срабатывание теплового реле
Два фазных провода перепутаныШпиндель вращается в обратную сторонуСтрелка на корпусе не совпадает с направлением шпинделя

Первая ошибка не разрушает обмотки сразу, но под нагрузкой они перегреваются. Вторая перегружает обмотки током, который превышает номинальный. Если тепловое реле не сработало, обмотка выходит из строя. Третья исправляется быстро, но пропущенная она ломает сверло или патрон.

Консервация и простой на складе или в гараже перед пуском

Агрегат, простоявший на консервации, перед подключением осматривают: снимают крышку клеммной коробки, проверяют провод на следы перегрева и окисления, зачищают контакты. Сопротивление изоляции обмоток измеряют мегаомметром. Влага в обмотках за время хранения снижает его, и мотор надо просушить до включения. Консервационную смазку со шпинделя и стола удаляют до первого пуска.

Если шильдика нет, он стерт или обмотки перематывали, число выводов в колодке показывает лишь возможные варианты соединения. Напряжение и ток определяет специалист по ремонту электрических машин. Подбор «на глаз» грозит сгоревшей обмоткой.

Питание от однофазной розетки через конденсаторы

Переделка на однофазную сеть означает запуск трехфазного мотора от обычной розетки через конденсаторы. Подходит мотор с маркировкой 230/400 В: его обмотки собирают по Δ на 230 В. Мотор 380/660 В в такой сети не применяют: при соединении по Δ его обмотки рассчитаны на 380 В, и на 230 В они дадут слабый момент.

Емкость рабочего конденсатора при соединении на 230 В оценивают по формуле C = 4800·I/U, где C в микрофарадах, I рабочий ток мотора в амперах, U напряжение сети в вольтах. Для тока 3 А и 230 В получается около 62,6 мкФ. Пусковой конденсатор берут вдвое больше рабочего, здесь около 125 мкФ, и включают его кнопкой только на время разгона. Расчет ориентировочный: окончательную емкость подбирают на пробном пуске по нагреву корпуса.

Мощность на валу и пусковой момент при таком питании ниже паспортных. Для сверления больших диаметров с нагрузкой на старте это заметно. Ток мотора ограничен также розеткой и сечением провода удлинителя. Если в цехе есть трехфазная сеть, переделка не нужна.

Питание моделей разных классов

Питание указано в паспорте модели. Настольные сверлильные станки выпускают в однофазном и трехфазном исполнении. Для вертикально-сверлильных станков и радиально-сверлильных станков напряжение и число фаз сверяют до заказа. Для магнитных сверлильных станков и сверлильно-фрезерных станков проверяют то же самое.

Сверлильные станки для глубокого сверления

Весь раздел →

Цех с однофазной сетью выгоднее оснастить моделью с однофазным мотором, чем переделывать трехфазный. На такую модель распространяются все правила заземления и защиты из первых разделов.
