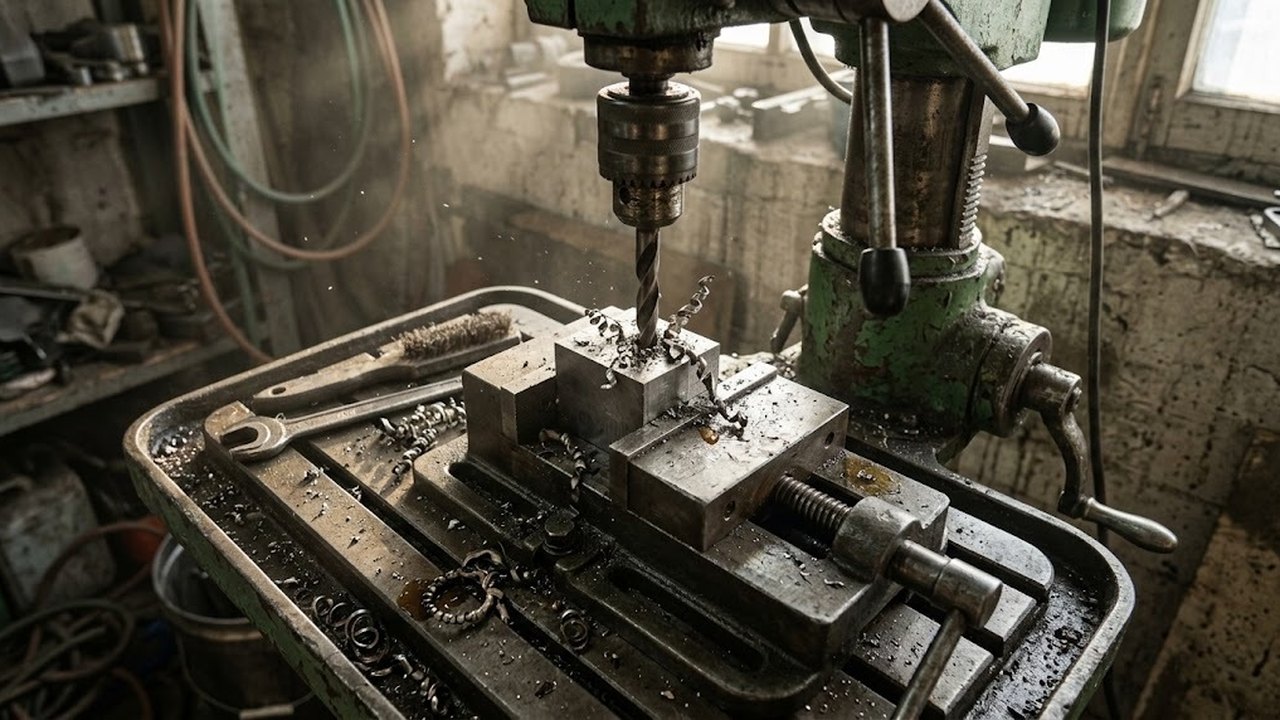

Сверлильный станок СССР покупают ради чугунной станины, а оценивать его приходится по износу узлов. Ниже разобрано, какие классы встречаются в цехах, что измерить до оплаты и где такая машина проигрывает современной. Перечень моделей с параметрами здесь не приводится: он вынесен в отдельную статью о таблице моделей.
Что относят к советским станкам и как читать шильдик
Советским называют станок, выпущенный на заводе СССР. Выпуск этих серий закончен, поэтому продаются машины, бывшие в употреблении: от рабочих до собранных из деталей разных экземпляров. Модификация, год выпуска и завод-изготовитель указаны на шильдике.
Сверлильные и расточные станки входят во вторую группу классификации металлорежущих станков. Сверлильные станки делят на восемь типов, среди них вертикально-сверлильные, радиально-сверлильные и алмазно-расточные. Координатно-расточные решают узкие задачи точной обработки. В мастерских встречаются три основных исполнения: настольное, вертикальное и радиальное.
Сверлильные станки для глубокого сверления
Весь раздел →
Станок глубокого сверления с ЧПУ ZK21160, SGSM, Китай
Станок глубокого сверления с ЧПУ ZK21200, SGSM, Китай
Станок глубокого сверления GS30*1
Какие классы станков встречаются в мастерских
Исполнение ограничивает размер заготовки и определяет требования к месту установки.
| Исполнение | Где применяют | Главное ограничение |
|---|---|---|
| Настольный | мелкие детали, слесарный участок, гараж | высота под заготовку и вылет |
| Вертикально-сверлильный | заготовки средних размеров, серии одинаковых отверстий | вылет ограничен, деталь переставляют под шпиндель |
| Радиально-сверлильный | крупные корпусные детали | габарит, вес и фундамент |
У радиального агрегата заготовка лежит на плите неподвижно. Шпиндель подводят к точке разметки, поворачивая рукав вокруг стойки и двигая по нему сверлильную голову. Тяжелую деталь при этом не поднимают и не переставляют, поэтому радиальные машины держат в цехах для корпусных заготовок.
Настольные модели вроде НС-12 разобраны в отдельной статье про станок НС-12.
Если нужен новый станок того же класса, его ищут среди настольных сверлильных станков, вертикально-сверлильных станков или радиально-сверлильных станков.
Подобрать оборудование под вашу задачу
Износ шпинделя и пиноли: как проверить до покупки
Шпиндель определяет, насколько точно сверло идет по оси. Осмотр начинают на холостом ходу. На включенном узле слушают коробку скоростей и подшипники, на выключенном проверяют люфт.
Радиальный люфт измеряют индикатором. Оправку закрепляют в шпинделе, индикатор ставят у конца оправки и качают ее поперек оси. Показания в разных положениях пиноли расходятся, если подшипники выработаны или пиноль болтается в гильзе. Осевой люфт ловят нажатием вверх и вниз. Конус осматривают на задиры: от них зависит, сядет ли патрон соосно.
Стол и его направляющие проверяют на перекос. Стол, опущенный вниз, держит положение под нагрузкой, а зажим работает без подкладок. Подача идет без заедания по всему ходу, возвратная пружина возвращает шпиндель вверх без рывков. Трещины в чугунной станине и следы сварки указывают на потерю жесткости: без проверки геометрии ее брать нельзя.
Свежая краска скрывает износ. Об износе судит состояние зеркала колонны и направляющих: на них ищут риски, наклеп и следы выработки. Блестящая машина без акта ремонта ничего не доказывает. Шильдик с индексом модели совпадает с паспортом, иначе допустимые обороты и комплектность проверить нечем.
Электрика и защита на старом станке
Двигатель и проводка прожили долгую жизнь. Перед запуском мегаомметром проверяют изоляцию обмоток, осматривают кабель, клеммные колодки и пускатель. Схему включения трехфазного двигателя берут с его шильдика; подключение к сети разобрано в статье о подключении сверлильного станка к трехфазной сети.
Ограждения ремней и патрона мог снять прежний владелец, их восстанавливают до первого пуска. Заземление корпуса проверяют отдельно. Правила работы собраны в статье о технике безопасности на сверлильном станке.
Вертикально-сверлильные станки
Весь раздел →
E-1516BVL/400 сверлильный станок настольный
VR-6DF/230 сверлильный станок
E-1516B/400 сверлильный станок настольный
Вес станка, габариты и место установки
Вес определяет, где станок можно поставить и чем его перевозить. Настольная машина стоит на прочном верстаке. Вертикальной нужен ровный бетонный пол или плита. Радиальную ставят на фундамент и перевозят с подъемным оборудованием.
Масса и высота записаны в паспорте, на шильдике их может не быть. До покупки измеряют проем дверей, высоту потолка и подход грузоподъемного механизма. У радиального станка самая высокая точка находится наверху станка. Рукав и сверлильную голову при подъеме стропят по схеме из паспорта, иначе возможен перекос и потеря геометрии.
Когда советский станок не подходит
Точные отверстия с жесткими допусками требуют малого биения. Выработанный узел дает увод и овальность, и настройка этого не снимает.
Запасные части ограничивают срок службы. Стандартные подшипники найти просто, а шкивы, шестерни коробки и детали подачи могут потребовать изготовления на заказ. Это стоит времени и денег.
Частоты вращения задает паспорт. Сверла малого диаметра и цветные металлы требуют высоких оборотов, а у ступенчатой коробки верхний предел может оказаться очень узким.
Вертикально-сверлильные станки
Весь раздел →
B-1832G/400 сверлильный станок
B-1313B/230 сверлильный станок
E-1316B/400 сверлильный станок настольный
Если износ дошел до шпиндельного узла, ремонт включает подшипники, шлифовку посадок и сборку с контролем биения. Стоимость такого ремонта считают до покупки и сравнивают с ценой нового агрегата; метод описан в статье об окупаемости станка. Для серийного производства с жесткими допусками эта машина требует отдельной проверки биения.
Стоит ли покупать станок СССР в гараж или мастерскую
Любителю в гараже подходит настольный вариант с проверенным узлом сверления: сверление металла и дерева небольшого сечения он обеспечивает. Малому цеху нужна вертикальная машина в хорошем состоянии и с паспортом. Радиальная оправдана там, где есть тяжелые детали, фундамент и грузоподъемное оборудование.
Порядок осмотра: где остановиться
Осмотр идет от самого дешевого шага к самому дорогому, и на каждом есть точка отказа:
- паспорт и индекс на шильдике: при расхождении комплектность и допустимые обороты неизвестны, цену обсуждают с учетом худшего варианта;
- станина: трещина или сварной шов требуют проверки геометрии, без нее машину не берут;
- зеркало колонны и направляющие: глубокие риски означают дорогую шлифовку и снижают цену;
- шпиндель на индикаторе: последний и самый дорогой пункт, после него решают, нужен ли станок целиком или ради запчастей;
- двигатель и ограждения: устраняются сравнительно недорого и на отказ не влияют.
Машина, не прошедшая проверку шпинделя, требует расчета ремонта; без него покупка оправдана только ради запчастей.
