Увод сверла — это смещение оси отверстия от заданной точки или от заданного направления. Статья разбирает причины в инструменте и оборудовании: центровку и подточку, а также жесткость цепочки от патрона до детали. Выбор материала здесь не рассматривается. Режимы резания разобраны только как последний пункт проверки.

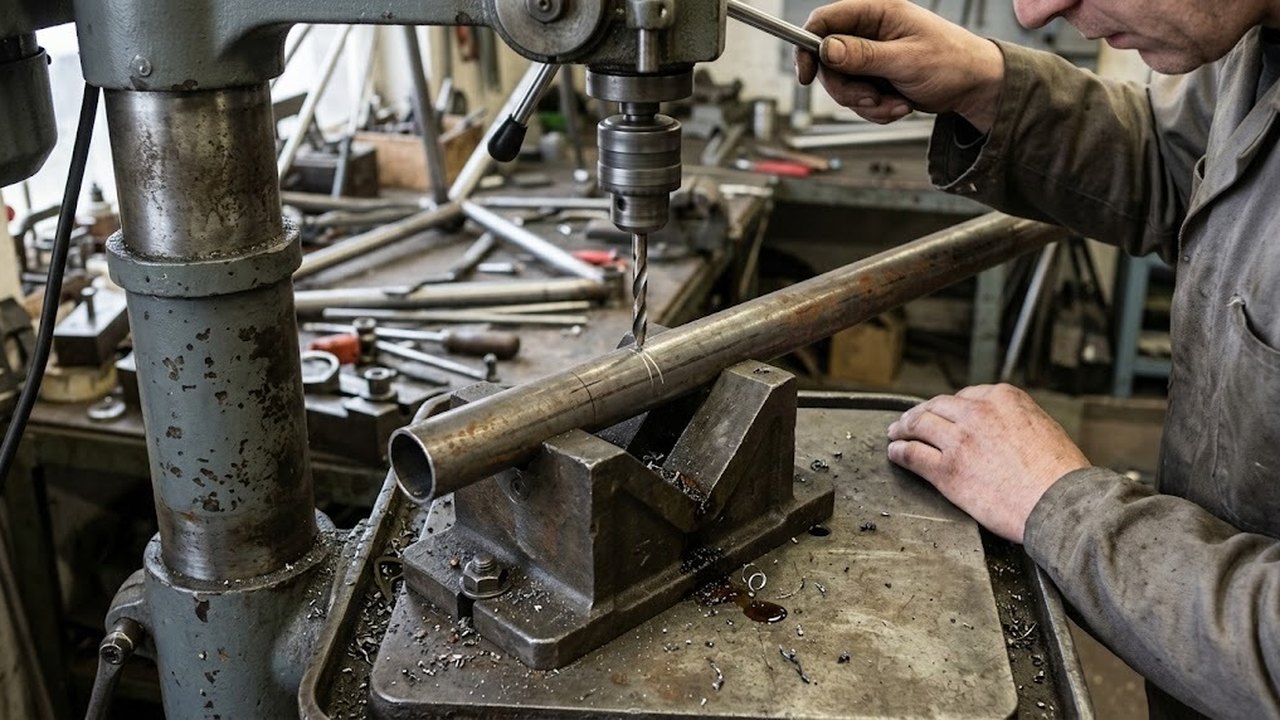

Почему сверло уводит в сторону при сверлении металла

Спиральное сверло устроено как стержень с двумя режущими кромками и перемычкой в центре, и чем он длиннее относительно диаметра, тем он податливее. Пока радиальные силы на кромках равны, ось остается прямой. Любая причина, нарушающая баланс, толкает вершину, и она может уйти в сторону. Дальше станок ведет сверло по уже уведенному пути, потому что стенки отверстия работают как направляющая.

Увод проявляется двумя способами. Вершина может промахнуться мимо разметки на входе, и отверстие сразу смещается. Либо точка входа верна, но ось искривляется по глубине, и на выходе отверстие оказывается в другом месте.

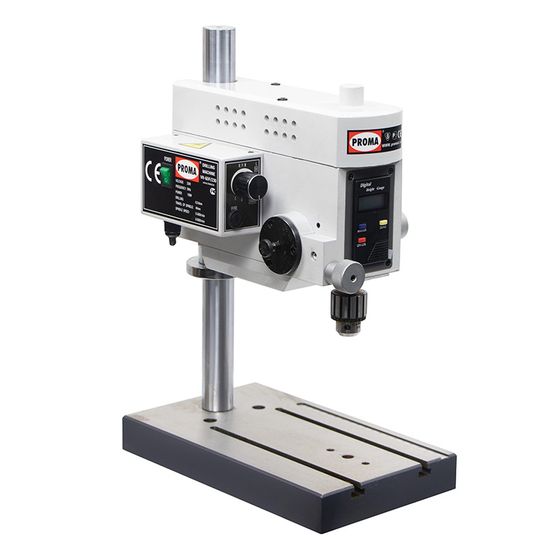

Вертикально-сверлильные станки

Весь раздел →

Первый вариант лечится центровкой, второй требует проверки заточки и жесткости.

Как просверлить отверстие точно: центровка

В центре скорость резания минимальна. Поперечная кромка там выдавливает металл и режет его слабо. У стандартного инструмента угол поперечной кромки составляет 50–55°. Такая кромка скользит по гладкой или скошенной поверхности, пока не зацепится, и вершина может уйти от метки. Справочники отмечают: спиральный инструмент склонен уходить при старте по неподготовленной поверхности.

Поверхность готовит центровочное сверло. Оно короткое и жесткое, поэтому уходит заметно реже длинного. Комбинированные центровочные сверла нумеруют от 00 до 10 по размеру; они дают более острый конус, чем рабочий инструмент, и годятся для малых диаметров. Для лунки под рабочее сверло угол конуса берут не меньше угла при вершине рабочего. Тогда вершина ложится в лунку, и наружные углы кромок остаются свободными. Литую, кованую или наклонную поверхность сначала подрезают, чтобы площадка встала перпендикулярно направлению подачи. На сверлильно-фрезерных станках это делает торцевая фреза в той же установке. Кернение годится для ручной дрели. На станке с принудительной подачей вершина выходит из неглубокой метки пробойника.

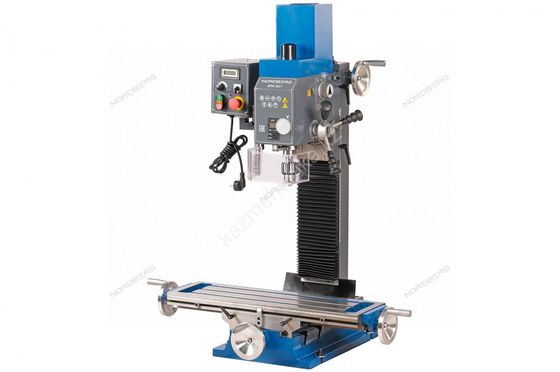

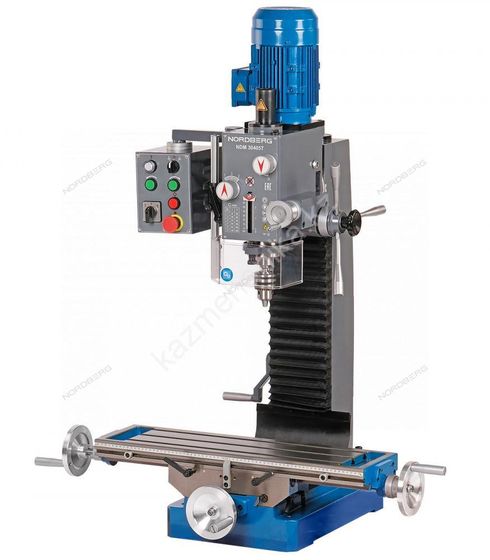

Сверлильно-фрезерные станки

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Заточка кромок и перемычки

Угол при вершине выбирают по материалу: для сталей и чугунов он составляет 116–118°, для мягких металлов 80–90°, для очень твердых 130–140°. Пластик, как и мягкие металлы, сверлят с уменьшенным углом при вершине, а ось в заготовке из пластика смещают те же неравные кромки. Неверный угол меняет нагрузку и стойкость. Увод создают неравные кромки.

Если одна кромка длиннее или стоит под большим углом, она снимает больший слой. Радиальные силы теряют баланс, а центр вращения смещается, поэтому диаметр отверстия выходит больше, чем диаметр сверла. Разницу кромок на глаз заметить трудно, поэтому их проверяют шаблоном. Ручную заточку лучше заменить станком для заточки сверл: он держит оба угла и симметрию.

Отдельная подточка нужна перемычке. После нескольких переточек поперечная кромка удлиняется, осевая сила растет, самоцентрирование ухудшается. Подточка сокращает эту кромку, и вершина садится в лунку увереннее. Перегрев тупых кромок тоже уводит инструмент: режущий край перестает работать, и он сползает в сторону.

Вертикально-сверлильные станки

Весь раздел →

Жесткость системы и выбор инструмента по длине

Чем больше отношение длины к диаметру, тем сильнее склонность к уходу. Сверла выпускают в короткой, средней и длинной сериях. Рабочая часть в справочниках занимает от 1,5 до 50 диаметров. Для сквозного отверстия небольшой глубины берут самую короткую серию, которая достает до дна.

Следующее звено — биение. Цилиндрический хвостовик по ГОСТ 10902-77 зажимают в патроне, и патрон добавляет собственное биение. Конический хвостовик по ГОСТ 10903-77 садится прямо в конус шпинделя и убирает патрон из цепи. Износ гильзы и люфт подшипников тоже дают биение: вершина описывает круг вместо точки.

Деталь входит в ту же цепь. Тонкий лист прогибается. Плохо зажатая заготовка проворачивается в тисках и тянет инструмент за собой.

Под выход кладут подкладку.

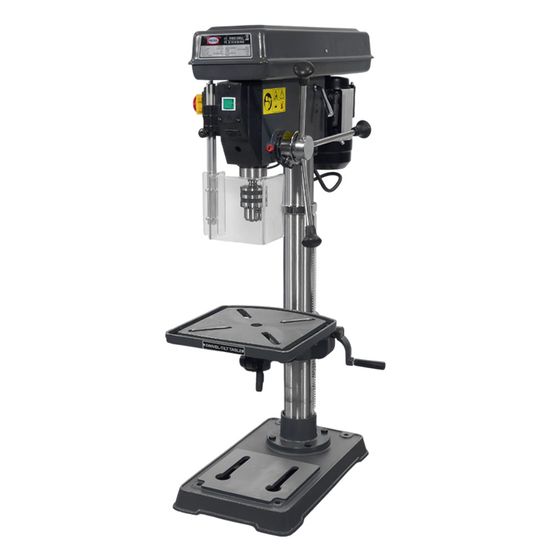

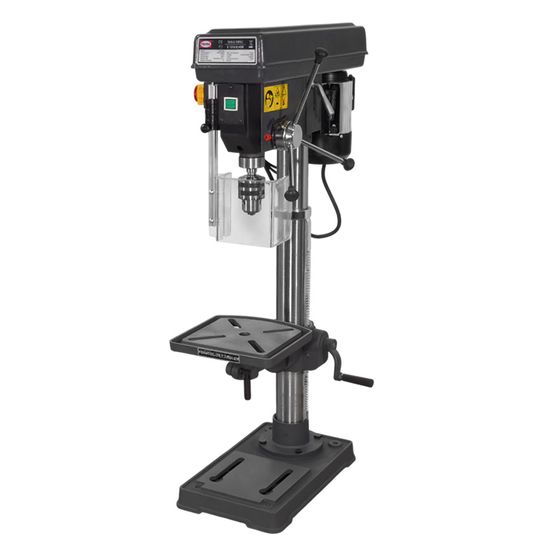

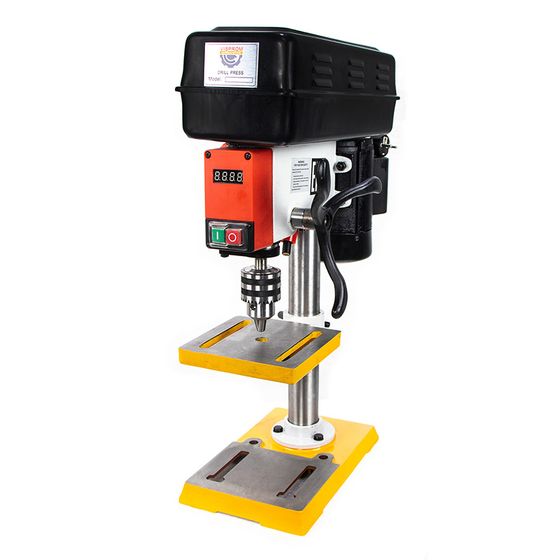

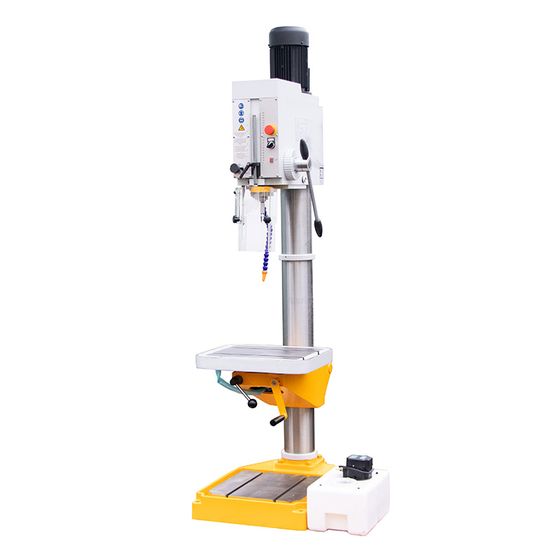

Класс оборудования задает запас жесткости. При сопоставимых вылете и диаметре шпинделя вертикально-сверлильный станок с массивной колонной и столом держит направление лучше настольной модели, где упругих деформаций больше. У радиально-сверлильных станков жесткость зависит от вылета: перед работой зажимают рукав на колонне и головку на рукаве.

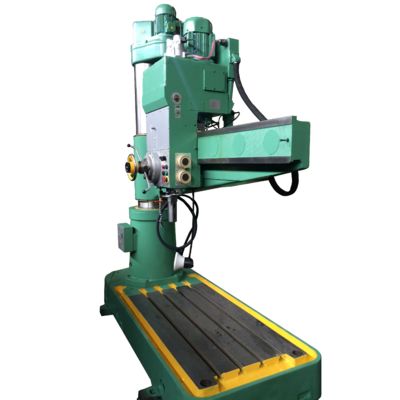

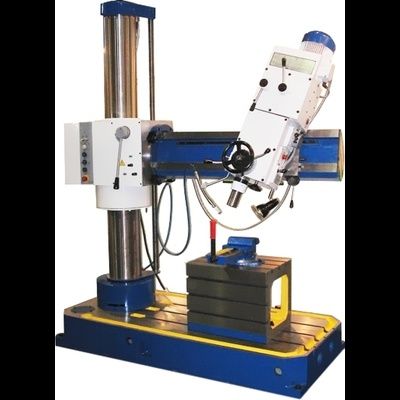

Радиально-сверлильные станки по моделям

Весь раздел →

Глубокое сверление и вывод стружки по глубине

Порог глубокого сверления в справочниках разный: одни называют 8 диаметров, другие 10. Выводить инструмент из отверстия для удаления стружки рекомендуют примерно с 3 диаметров, а один заход не должен превышать 5 диаметров. Для инструмента диаметром 6 мм это 18 мм до первого вывода и 30 мм на заход, а порог глубокого отверстия лежит на 48–60 мм.

Глубокое отверстие за один заход делать рискованно: стружка забивает канавки. Длинное отверстие начинают коротким жестким инструментом, который задает направление, и только затем берут длинный. Для прямого глубокого отверстия одного спирального сверла недостаточно. Для такой задачи выбирают станки для глубокого сверления: они подают охлаждающую жидкость через инструмент и ведут его направляющей втулкой.

Дефекты отверстия и порядок проверки

Начинают с дешевого: проверяют центровку и кромки, затем вылет. К шпинделю и патрону переходят после того, как инструмент и деталь исключены. Обороты и подачу сверяют в последнюю очередь. Пробный обрезок того же металла помогает разделить причины: если уводит и в обрезке, причину чаще ищут в заточке или биении; если только в детали, проверяют поверхность, центровку и закрепление.

Что видноВероятная причинаЧто проверить
Отверстие смещено на входеНет центровки, скошенная поверхностьЦентровочный инструмент, площадка под вершину
Диаметр больше нужногоКромки разного размера или углаШаблон, машинная заточка
Ось искривляется по глубинеБольшой вылет, глубокое отверстиеКороткая серия, вывод стружки
Отверстие с огранкойБиение патрона или шпинделяХвостовик Морзе, состояние гильзы
Деталь вибрирует или проворачиваетсяСлабое закреплениеТиски и прижимы с подкладкой под выход
