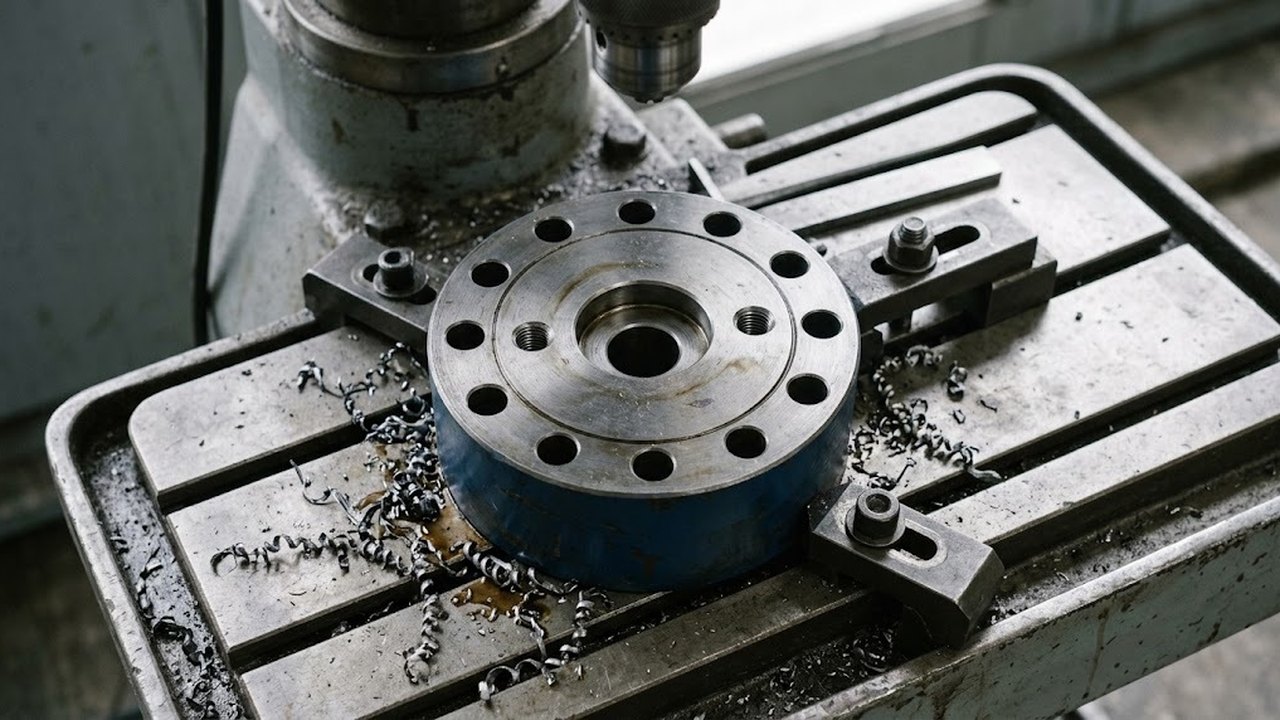

Надпись у сквозного или глухого отверстия сообщает станочнику вид, размер, глубину, количество, резьбу и точность. Ниже разобрано, как читается каждое из этих сведений по правилам ЕСКД и во что оно превращается при наладке сверлильного станка. Полный текст стандартов остается в нормативных документах, здесь взято нужное оператору и технологу.

Сквозное отверстие и глухое отверстие на разрезе

Сквозное проходит через всю деталь, глухое (несквозное) заканчивается внутри. На проекции со стороны входа видна окружность с осевыми линиями. Профиль показывает разрез: у сквозного он доходит до противоположной поверхности, у глухого виден конус, оставленный вершиной сверла. Если отверстие не видно на виде из-за тела детали, его контур изображают штриховой линией. Размерные и выносные линии идут тонкой сплошной (ГОСТ 2.303-68). Местный разрез показывает профиль одного гнезда, когда полный разрез не нужен.

Для станка различие означает разные риски. Выходящий инструмент повреждает стол, поэтому под заготовку со сквозным отверстием кладут подкладной брус. У глухого отверстия ход ограничен заданной глубиной, и здесь настраивают упор хода шпинделя.

Вертикально-сверлильные станки

Весь раздел →

Размер и глубина в надписи

Размер задают знаком Ø перед числом. Линейные размеры идут в миллиметрах без обозначения единиц (ГОСТ 2.307-68). Правила упрощенного нанесения размеров изложены в ГОСТ 2.318-81: Ø, глубину и количество собирают в одну запись на полке линии-выноски. Пример: «4 отв. Ø8,5, глубина 20».

Глубина в такой записи обычно относится к участку с полным Ø, без конуса. Вершина с углом 118° оставляет на дне конус высотой около 0,3 от Ø: для Ø8,5 это 2,55 мм. При настройке упора это сверяют по документу.

Отношение глубины к Ø определяет способ обработки. От пяти Ø начинается глубокое сверление: для Ø8,5 порог составляет 42,5 мм, и запись «глубина 20» далека от него. Глубже десяти Ø, то есть 85 мм при том же Ø, нужен подвод СОЖ через инструмент. Такую работу делают на сверлильных станках для глубокого сверления.

Сверлильные станки для глубокого сверления

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Резьбовое отверстие: как читать запись M10

Буква M означает метрическую резьбу, число за ней задает номинал в миллиметрах. Профиль резьбы имеет угол 60°. У M10 крупный шаг равен 1,5 мм, и в записи резьбы его опускают. Мелкий шаг ставят после номинала: M36×1,5.

Для станка отсюда следуют два числа. Первое задает Ø сверла: оно меньше номинала резьбы на шаг, то есть 10 − 1,5 = 8,5 мм. Расчет лежит в статье об отверстии под резьбу. Второе число задает глубину хода. Она больше длины резьбы, потому что заборная часть метчика и стружка занимают место на дне. Саму резьбу нарезают метчиком с реверсом шпинделя; об этом пишет статья о нарезании резьбы на сверлильном станке.

Количество и расположение

Количество идет перед размером: число в начале записи показывает, к скольким одинаковым отверстиям относится размер. Положение задают размерами от баз детали и осевых линий. Для группы лист дает координаты или шаг между осями.

Вертикально-сверлильные станки

Весь раздел →

От этого зависит способ обработки. Одиночное гнездо размечают и сверлят после кернения. Группа с жестким допуском на положение выигрывает от кондуктора или от вертикально-сверлильного станка с координатным столом, где смещение отсчитывается по шкале. Длинную серию с разными размерами удобнее вести на сверлильном станке с ЧПУ.

Точность и шероховатость

Для ответственных позиций, куда садятся детали с точным положением, ставят квалитет не хуже 7. В записи H7 буква H задает поле допуска отверстия, цифра 7 задает квалитет. После спирального сверла под такую посадку идут зенкерование и развертывание. Гнездо без допуска в записи обходится одним переходом, а допуск H7 добавляет переходы и время. Подробности в статье о допуске отверстия H7.

Цековка или зенковка под головку крепежа пишется отдельной строкой и требует отдельного перехода либо ступенчатого инструмента. Ее форму разбирает статья о цековке.

Что выписать перед наладкой

Перед установкой заготовки надпись раскладывают по узлам станка.

Что стоит в надписиЧто определяет при наладке
Ø и квалитетинструмент, число переходов, частота вращения
Глубинаупор или лимб хода шпинделя, подача
M и шагØ под резьбу, метчик, реверс
Число гнезд и координатыразметка, кондуктор или координатный стол
Сквозное или глухоеподкладной брус или упор глубины

Таблица относится к машиностроительной документации. Строительные листы ведутся по другой системе: условные обозначения проемов и отверстий в стенах задает ГОСТ 21.201-2011.

При подборе станка под такую работу смотрят на вылет, ход шпинделя и наличие координатного стола. Выбор идет среди вертикально-сверлильных, радиально-сверлильных станков и станков с ЧПУ; настольные подходят для малых деталей и неглубоких гнезд. Режимы, нормы времени и приемы настройки разобраны в профильных статьях сайта.
