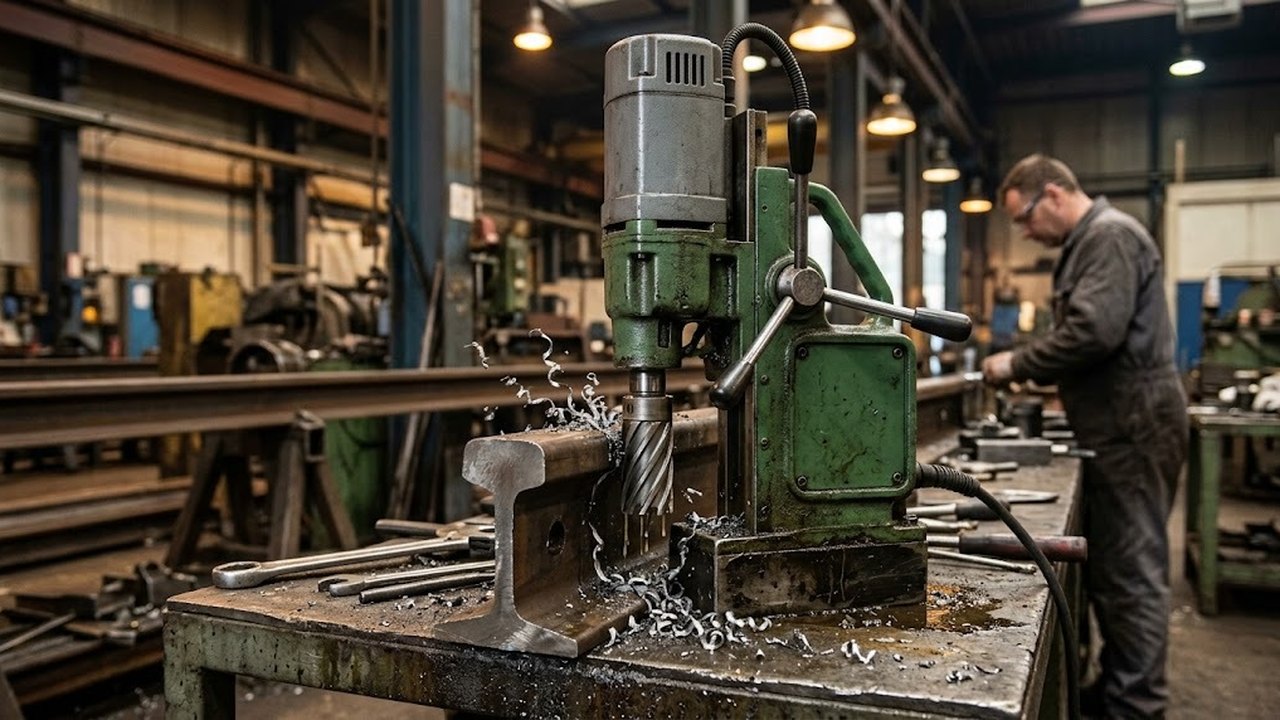

Магнитный сверлильный станок крепится к стальной заготовке сам и сверлит отверстия там, где заготовку невозможно подвезти к стационарной машине: в балке, ферме, листе, трубе, уже смонтированной конструкции. В статье разобрано, из чего он состоит, как удержание связано с толщиной металла, какие диаметры и операции ему доступны и по каким строкам паспорта его выбирают. Устройство корончатого сверла и общие режимы сверления вынесены в отдельные статьи сайта.
Конструктивные особенности станка на магнитном основании
Разговорные названия «магнитная дрель», «станок на магнитной подошве» и «станок на магните» относятся к одному изделию. Слово «дрель» вводит в заблуждение. Основное назначение изделия — сверление отверстий в металлической конструкции на месте. Машину в руках никто не держит, ее удерживает магнитная подошва, которую в обиходе называют и магнитной подушкой, а оператор вращает рукоятку подачи по направляющей.
Конструкция сводится к четырем группам параметров. Для наглядности в таблице приведены значения из паспорта Euroboor ECO.50S, машины класса 50 мм.
Магнитные сверлильные станки
Весь раздел →
MDMR100 Станок сверлильно-резьбонарезной на поворотном магнитном основании
MDM-38 Станок сверлильный на магнитном основании
Магнитный сверлильно-резьбонарезной станок MBR-55-Е
| Группа | Что она задает | Значение для ECO.50S |
|---|---|---|
| Магнитное основание | Удержание и устойчивость | 1700 кг, магнит 160 × 80 × 42 мм |
| Двигатель и редуктор | Мощность и обороты | 1250 Вт, две передачи: 315 и 690 об/мин без нагрузки |
| Шпиндель | Какой инструмент встанет | Конус МТ3 и хвостовик Weldon 19,05 мм |
| Ход подачи | Глубину за одну установку | 170 мм |
Масса этой машины 11,2 кг. Для работы на высоте, где станок переносят вручную, масса решает не меньше диаметра отверстия; компактный корпус проще установить в стесненном месте.
Магнитное основание бывает электромагнитным и постоянным. Электромагнит держит, пока подан ток: при отключении сети основание отпускает, и страховочный ремень обязателен. Постоянный магнит от питания не зависит, и в описании Milwaukee M18 FMDP сказано, что он не отключится случайно.
Станок на магнитной подошве: удержание и толщина металла
Паспортное удержание магнитной подушки измерено на эталонной плите. Milwaukee указывает для M18 FMDP 8890 Н на стали толщиной ¼ дюйма, то есть 6,35 мм. Паспорт ECO.50S дает 1700 кг, это около 16,7 кН. Толщина эталонной плиты у ECO.50S в паспорте опущена, и методика замера в каждом паспорте своя. Поэтому цифры разных производителей напрямую сравнивать нельзя.
| Машина | Удержание по паспорту | Наибольший диаметр резца |
|---|---|---|
| Milwaukee M18 FMDP | 8,9 кН | 38 мм |
| Euroboor ECO.50S | около 16,7 кН | 50 мм |
У ECO.50S удержание почти вдвое выше, чем у M18 FMDP. Это сравнение двух паспортных цифр, измерений на одной плите за ним нет. Запас по удержанию нужен из-за реакции инструмента: когда корона выходит из металла, момент стремится провернуть станок, и запас определяет, удержится ли подошва.
Магнитные сверлильные станки
Весь раздел →
Станок сверлильный на магнитном основании 3Keego SMD30
Сверлильный станок на магнитной подошве ME3000Auto
Станок магнитный с пневматическим приводом Борей36
Паспортное значение достигается на чистой ровной поверхности. Его снижают толщина ниже эталонной, ржавчина, окалина, краска, зазор от неровности и стружка под подошвой. Перед сверлением место очищают до металла, а подошву ставят так, чтобы магнит целиком лежал на заготовке и не выступал за кромку. Магнит включают, дожидаются схватывания основания и только потом запускают двигатель; на высоте станок дополнительно держит страховочный ремень.
Магнитное основание держит только ферромагнитные материалы. Углеродистая и низколегированная сталь и чугун подходят. Ферритные и мартенситные нержавеющие стали магнитны, аустенитные магнитны слабо или совсем нет. Алюминий, медь и латунь основание не удержит. Для таких металлов станок крепят струбцинами или на оснастку; сверление нержавейки разобрано в статье о сверлении нержавеющей стали.
Подобрать оборудование под вашу задачу
Какие операции может выполнять станок на магнитном основании
По паспорту ECO.50S корончатое (кольцевое) сверло берет диаметр от 12 до 50 мм, спиральное сверло от 1 до 23 мм. Корончатое сверло режет кольцо и оставляет сердечник, поэтому на сверление отверстий крупного диаметра хватает менее мощного двигателя, чем при сплошном сверле того же диаметра. Глубину реза задает высота резца, ее указывает производитель инструмента. Ход подачи 170 мм определяет перемещение шпинделя и глубину реза не увеличивает.
Кроме сверления отверстий, станок по металлу делает зенкование, развертывание и нарезание резьбы метчиком. Эта операция требует реверса, иначе метчик приходится выкручивать вручную; резьба в стальной конструкции без снятия детали остается частой задачей. Универсальный набор операций зависит от реверса и набора оборотов в паспорте конкретной модели.
Корончатое сверло делает сквозное отверстие: сердечник выпадает или выталкивается пилотом. В глухом отверстии глубина ограничена высотой резца. Ресурс инструмента падает от вибрации и перегрева, поэтому смазочно-охлаждающую жидкость подают в зону реза, а подачу ведут ровную и плавную, без рывков.
Выбор передачи упирается в окружную скорость на кромке. Она растет вместе с диаметром, и при одной частоте вращения разница между 12 и 50 мм больше чем в четыре раза. В таблице рассчитана скорость на кромке для нагрузочных оборотов ECO.50S: 235 и 415 об/мин.
| Диаметр резца | Передача I, 235 об/мин | Передача II, 415 об/мин |
|---|---|---|
| 12 мм | 8,9 м/мин | 15,6 м/мин |
| 30 мм | 22,1 м/мин | 39,1 м/мин |
| 50 мм | 36,9 м/мин | 65,2 м/мин |
Допустимую скорость задают материал инструмента и обрабатываемая сталь, значение указывает производитель резца. Оператор выбирает передачу, при которой кромка попадает в этот диапазон. Под нагрузкой при мощности 1250 Вт обороты ECO.50S падают с 315 до 235 об/мин на первой передаче (на 25 %) и с 690 до 415 на второй (на 40 %), поэтому расчет ведется по нагрузочным значениям.
Чем он отличается от стационарных станков
Станок на магнитной подушке движется к отверстию, стационарная ждет, пока к ней принесут заготовку. Из этого следуют остальные различия.
| Признак | Магнитный станок | Настольный вертикально-сверлильный | Радиально-сверлильный |
|---|---|---|---|
| Что перемещают | Станок | Заготовку | Шпиндель по рукаву |
| Положение сверления | Любое, включая вертикальную плоскость | Вертикально | Вертикально |
| Требование к заготовке | Ферромагнитная, ровная, достаточной толщины | Габарит и масса под стол | Габарит и масса под плиту |
| Позиционирование | По разметке и кернению | По столу, тискам, кондуктору | По разметке на плите |
Если нужна серия одинаковых деталей, выигрывают вертикально-сверлильные станки и радиально-сверлильные станки: кондуктор и упор дают повторяемость, которую разметка по месту не обеспечит. Станок на магнитном основании выигрывает там, где деталь тяжела или встроена в конструкцию.
Вертикально-сверлильные станки с координатным столом
Весь раздел →
Станок сверлильный с координатным столом Metal Master M25 KC
Станок сверлильный с координатным столом Metal Master M16 KC
Когда магнитный станок не подходит
Тонкий лист. Подошва набирает мало удержания, лист прогибается под подачей, и отверстие уходит из круга. Цена ошибки: сорванный резец и станок, сдвинувшийся при выходе короны.
Труба и кривая поверхность. Плоская подошва касается круглой стенки по линии и держит хуже. Для труб выпускают магнитные сверлильные станки для труб, где основание подобрано под радиус.
Жесткий допуск по положению. Разметка и кернение по месту дают разброс, и для посадочных отверстий под допуск по квалитету выбирают стационарный станок с кондуктором.
Как выбрать магнитный сверлильный станок
Выбор идет по пяти строкам паспорта, и порядок важен.
- Максимальный диаметр и глубина реза. Берется самое крупное отверстие плюс запас по диаметру, глубина реза сверяется с толщиной стенки.
- Удержание и размер подошвы. Расчет ведется на самую тонкую заготовку и с учетом эталонной толщины паспорта.
- Мощность двигателя и число передач. Мощный двигатель (у ECO.50S 1250 Вт) нужен для крупной короны. Мощность и передачи определяют, получится ли попасть в скорость кромки для крупной короны и для мелкого сверла. Реверс шпинделя нужен для резьбы.
- Хвостовик шпинделя. Weldon 19,05 мм принимает корончатые резцы, конус Морзе нужен для спиральных сверл с конусом, и у ECO.50S он МТ3.
- Масса, ход подачи и тип основания. Для работы на высоте выбирают компактную легкую машину с постоянным магнитом, для цеховых задач допустима тяжелая и более мощная.
После этого остается сверить перечень диаметров и толщин с разделом магнитных сверлильных станков каталога.
