Спираль Левиса применяют для глубоких отверстий в древесине: под нагели, стяжки, проводку в брусе и стропильных узлах. Ниже разобрано, как устроена спираль, почему инструмент сам втягивается в заготовку, как его крепить и точить и какие ограничения появляются в сверлильном станке. Режимов резания металла здесь нет.

Что такое сверло Левиса: описание и принцип работы

Рабочая часть выглядит как винтовая спираль из плоской полосы закаленной легированной стали, без сплошного сердечника. На конце расположено резьбовое острие, вокруг него стоят основной резец и боковые подрезатели. Подрезатели первыми надрезают волокна по окружности, резец снимает слой внутри контура, а спираль выносит срезанный слой наверх.

Основное преимущество сверла в открытом канале: стружка удаляется быстро, по виткам вдоль всей длины, поэтому оно уверенно идет в сырую строительную древесину, где сверло со сплошным сердечником быстро забивается влажной мякотью. Канал справляется, пока стружка не заполнила витки: на большой глубине ее все равно приходится выводить. Спираль Левиса сверлит массив древесины вдоль и поперек волокон. Так проделывают сквозное отверстие большой глубины под деревянные нагели и стержневые дюбели, где короткое сверло не дотянется. Диаметр отверстия задает ширина подрезателей.

Настольные сверлильные станки

Весь раздел →

Винтовое сверло по дереву в такой форме хорошо подходит для сырой древесины и труднодоступных мест.

Как работает сверло Левиса при глубоком сверлении

Острие вкручивается в деревянную заготовку и тянет инструмент вперед. Нажимное усилие нужно небольшое: оператор держит ось и следит за подъемом срезанного слоя. У винтовых наконечников с самоподачей шаг винта задает толщину слоя, который снимается за оборот, поэтому в мягкой древесине проход получается быстрым.

Тот же винт накладывает ограничение. Если на пути окажется гвоздь, скоба или каменистый сучок, захват теряется, а резцы начинают рвать волокна.

Сквозное отверстие через металлический крепеж такой инструмент не пробьет: там нужен инструмент по металлу.

Настольные сверлильные станки

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Шестигранный хвостовик и патрон электродрели

Большинство изделий выпускается с шестигранным хвостовиком. Шестигранник ложится в кулачки плоскостями, проворачивание в патроне исключено даже при высоком моменте. Для удлинения рабочей части используют удлинители с таким же хвостовиком.

На крупных диаметрах нужна мощная электродрель с запасом по крутящему моменту: иначе она глохнет раньше, чем спираль дойдет до нужной глубины. В станке к этому добавляется требование к посадке, потому что биение у длинной оснастки растет вместе с вылетом.

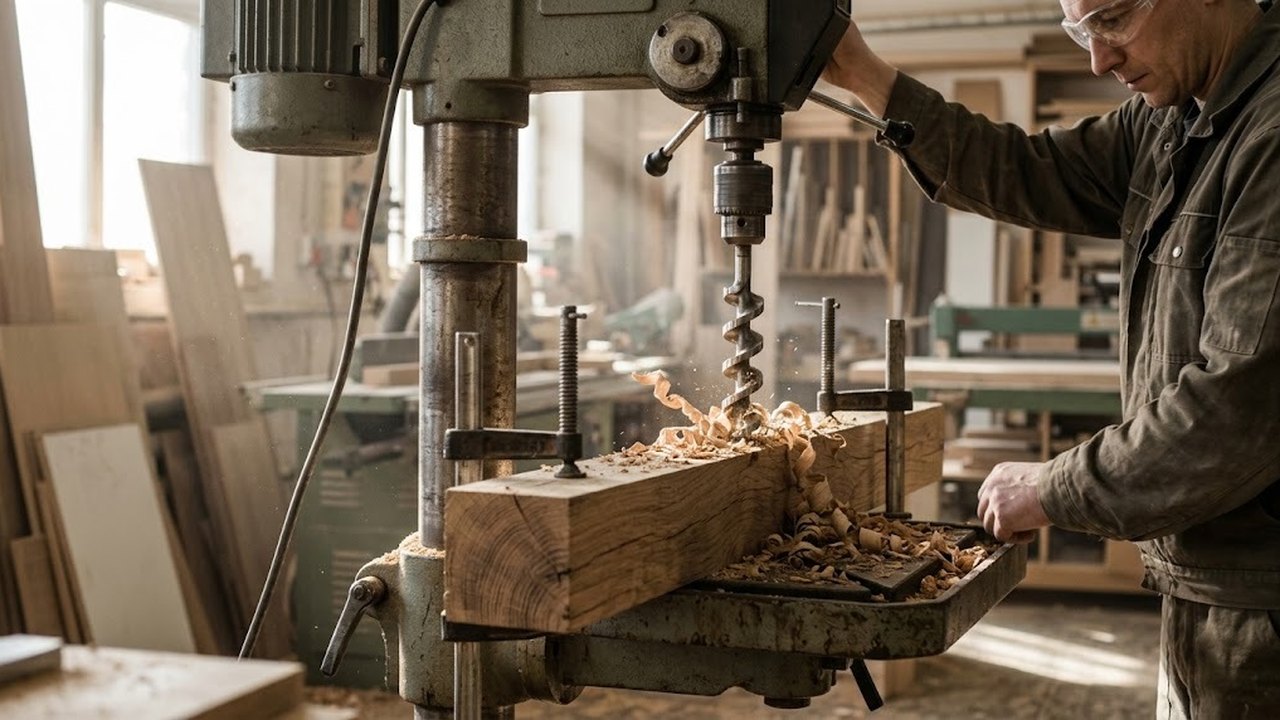

Сверло Левиса в сверлильном станке

Чаще такой инструмент ставят в ручную электродрель, но сверло может использоваться и в станке. Заготовку фиксируют тисками или упором на столе, хвостовик зажимают в патроне. Выбор зависит от детали.

ОборудованиеЧто даетЧто ограничивает
Электродрельлюбой вылет спирали, работа на местеось держит оператор, угол легко уходит
Настольный сверлильный станокжесткая ось и точный уголзазор от патрона до стола
Вертикально-сверлильный станоктяжелая и длинная деталь, большой ходжесткость патрона и посадка хвостовика

Предел задает геометрия станка.

Расстояние от патрона до стола и ход шпинделя определяют длину, которую можно использовать при данной толщине детали.

На станке с рычажной подачей рукоять лучше придерживать и не давить на нее: люфт гильзы выбирается резко, и спираль может уйти вглубь рывком. Обороты ставят низкие, потому что длинная спираль раскачивается. Серийные отверстия под нагели в мебельных деталях делают на сверлильно-присадочных станках. Там стоит многошпиндельная головка с короткими сверлами, и спираль Левиса в такой операции не участвует.

Сверлильно-присадочные станки

Весь раздел →

Длина спирали и размер сверла Левиса

Справочник по винтовым сверлам называет длину до 600 мм, а у спиральных исполнений отдельно указывает до 650 мм. Для отверстий глубже применяют удлинитель или сверлят с двух сторон: заготовку переворачивают и идут навстречу первому каналу.

Диаметр американских винтовых сверл задают в шестнадцатых долях дюйма. Номер 4 равен 4/16 дюйма, то есть 6,35 мм. Размер в дюймах переводят умножением на 25,4, и этот расчет удобно держать под рукой при подборе оснастки из разных стран. Что означает вторая цифра в двойной маркировке длины у отдельных производителей, уточняют в паспорте изделия.

Правила работы и особенности использования сверла Левиса

Перед началом размечают центр и накернивают его шилом: острие садится в лунку и не уводит спираль в сторону. Затем проверяют вылет и зажим хвостовика и только потом включают вращение.

  • Первые обороты идут без давления, пока наконечник не возьмет древесину.
  • В глубоком отверстии спираль вынимают на всю длину и выводят стружку, пока витки не забились. Так спираль не заклинивает в канале.
  • При выходе сквозь заготовку подачу сбрасывают и подпирают заготовку снизу, иначе волокна на обратной стороне выкрошатся.
  • Перегретую кромку охлаждают паузой, а масло в отверстие не наливают: в древесину оно впитается.

Как заточить сверло Левиса

Затачивают маленьким надфилем или алмазным бруском, снимая металл с внутренней стороны подрезателей и режущей кромки резца. Внешнюю кромку подрезателя трогать нельзя: диаметр отверстия уменьшится. Кончик правят легкими движениями вдоль витков и резьбу не стачивают.

Частота заточки зависит от материала. Твердый дуб и сырой брус с песком в коре сажают кромки быстрее. Сработанный винт заточка кромок не исправит, и такой инструмент перестает втягиваться сам.

Материалы, для которых спираль не подходит

В ламинированных плитах слой пластика откалывается на выходе, а в материалах с минеральным наполнителем кромки садятся быстро. Для плит и фанеры лучше взять инструмент с коротким центром и острыми подрезателями. Небольшие деревянные детали с точным диаметром под фурнитуру сверлят сверлом Форстнера. Спираль Левиса оставляют для глубоких отверстий в массиве, где стружку нужно вывести через длинный канал.
