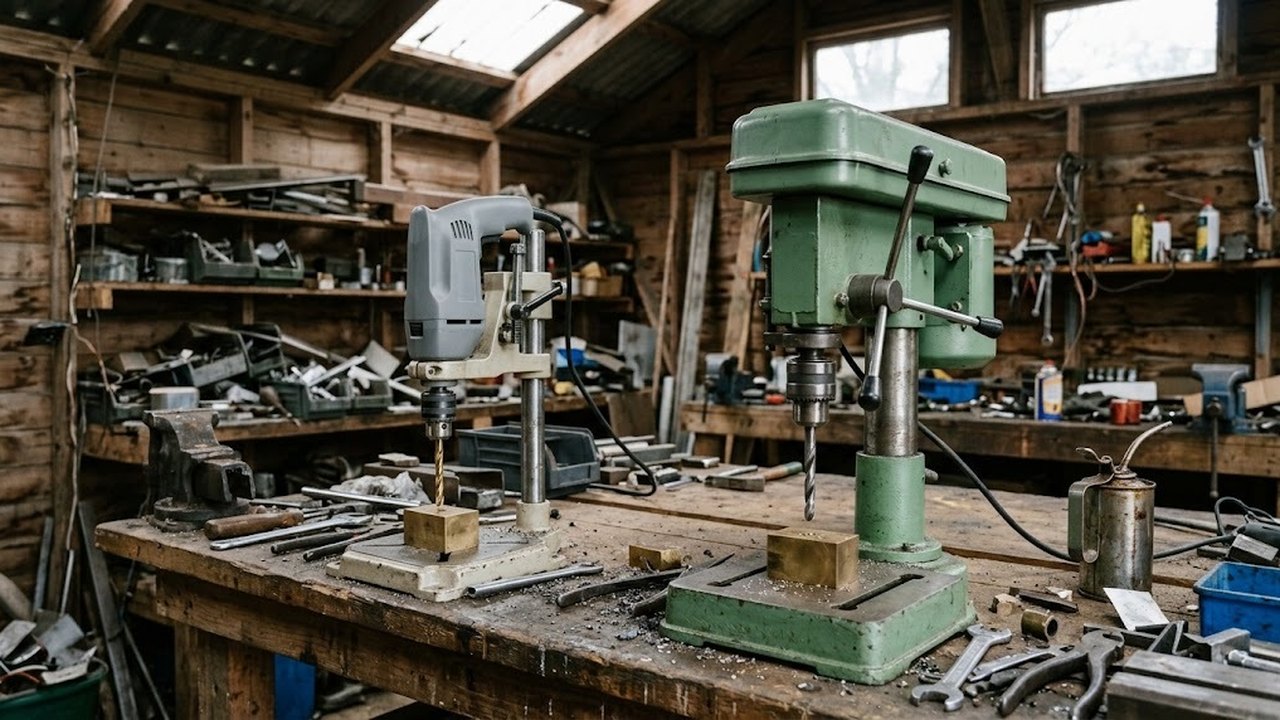

Стойка для дрели дает направление подачи, но не дает ни жесткости станка, ни его набора оборотов. Ниже разобрано, какие отверстия стойка закрывает, на каких параметрах она кончается и по каким признакам задача переходит к сверлильному станку. Цены и модели здесь не обсуждаются.

Что стойка добавляет дрели и что оставляет прежним

Стойка, которую называют также штативом для дрели, зажимает корпус дрели хомутом за посадочную шейку и ведет его вдоль колонны рычагом подачи. Хомут разрезной: при затяжке винта его внутренний диаметр уменьшается и корпус садится плотно. Ось сверла встает перпендикулярно основанию, и отверстие перестает уходить в сторону от неуверенной руки. Это главный выигрыш стойки.

Мотор, подшипники и зажим остаются дрельными. Дрель рассчитана на работу в руках, поэтому радиальный люфт зажима, незаметный при свободном держании, в этой связке превращается в увод инструмента и разбитое отверстие. Мощность тоже определяет дрель: в обзоре стоек для электродрели испытания шли с инструментом на 850 Вт. Мощность дрели ограничивает диаметр отверстия в стали, а предельный диаметр смотрят в паспорте самой дрели.

Настольные сверлильные станки

Весь раздел →

Ход подачи и высота у стоек из обзора

Ход подачи ограничивает глубину отверстия за одну установку. В обзоре из семи стоек пять заявляют 60 мм хода, одна 50 мм и одна 145 мм. Высота стойки у четырех моделей равна 400 мм, у одной 500 мм. Для листа, уголка, фанеры и пластика этого хватает.

Заготовка толще хода требует переставлять каретку по колонне, и при этом точка входа легко смещается. Деталь с глубоким отверстием под резьбу или посадку ведут на стойке плохо. У двух стоек из обзора дрель наклоняется до 45 градусов в обе стороны. Наклонное отверстие получается, но станок с наклонным столом держит угол жестче.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Жесткость и частота вращения

Колонна стойки работает как консоль: усилие подачи изгибает ее и каретку, и чем больше диаметр сверла, тем заметнее перекос. Станок несет шпиндель на станине и массивной колонне, у него нет хомута, который может сдвинуться на шейке дрели. Жесткость в паспорте числом не выражена, ее оценивают по массе, сечению колонны и вылету.

Настольные сверлильные станки

Весь раздел →

С оборотами ситуация проще для станка. Для одной и той же скорости резания частота вращения обратно пропорциональна диаметру: вдвое больший диаметр требует вдвое меньше оборотов. Обороты станка меняют ступенями ременной передачи или вариатором. Нижняя граница оборотов у ручной дрели выше, чем нужно для крупного сверла по стали, если в ней нет редуктора или электронной регулировки. На завышенных оборотах режущая кромка перегревается и теряет твердость. О режимах по материалам подробно сказано в статье о режимах резания при сверлении.

Конус Морзе в шпинделе станка

Шпиндель станка заканчивается конусом Морзе. В большинстве ручных дрелей инструмент держит патрон на резьбе шпинделя, и инструмент с коническим хвостовиком в них не ставится. Мощные дрели и сверлильные головки со шпинделем под конус Морзе встречаются, но это уже ближе к станку, чем к ручной дрели.

Конус передает крутящий момент трением и позволяет ставить инструмент с коническим хвостовиком, переходные втулки и оправки. Конус КМ2 по ГОСТ 25557-2006 имеет больший диаметр 17,780 мм. Это граница по типу хвостовика: инструмент с коническим хвостовиком идет только в шпиндель с конусом. Оправки и переходные втулки описаны в статье о патроне для сверлильного станка.

Настольные сверлильные станки

Весь раздел →

Три варианта оборудования для одного отверстия

ВариантЧем держится инструментРегулировка оборотовДля какой задачи
Дрель на стойкеХомут на шейке корпусаРедуктор и кнопка дрелиМелкие отверстия в тонких заготовках, разовые работы
Настольный станокШпиндель с конусом на станинеСтупени шкива или вариаторРегулярное сверление металла небольшого диаметра
Вертикально-сверлильный станокШпиндель с конусом на колонне или станинеКоробка скоростей или вариаторДиаметры побольше, крупные заготовки, серия

Таблица сравнивает способы крепления и регулировки. Цифры диаметров и ходов зависят от модели, поэтому в ней их нет: их смотрят в паспорте станка.

Когда хватает стойки, а когда нужен станок

Дрель на стойке оправдана, если отверстия редкие, мелкие, в тонком материале и допуск на положение невелик. Дрель остается инструментом для других работ, и отдельной машины на стол не нужно.

Переход к станку нужен, когда повторяются отверстия под допуск, сталь обрабатывается крупным диаметром, глубина превышает ход стойки или работа идет сериями. Заготовка при этом зажимается в тисках или в приспособлении: незакрепленная деталь проворачивается вместе с инструментом при заедании. О тисках говорит статья о тисках для сверлильного станка, а о способах крепления детали статья о креплении заготовки при сверлении.

Дрель на колонне или на самодельном столе остается дрелью с направляющей. Ее точность определяется самой слабой деталью цепочки, как правило зажимом или хомутом.

Что смотреть при переходе на станок

Для выбора среди настольных сверлильных станков и вертикально-сверлильных станков важны вылет от оси шпинделя до колонны, ход шпинделя, конус шпинделя, диапазон оборотов и способ их перестройки. Вылет определяет ширину заготовки, ход шпинделя глубину отверстия, а высота под шпинделем размер детали.

Сверлильные станки для глубокого сверления

Весь раздел →

Мощность двигателя не заменяет жесткость. Машина со слабой колонной и сильным мотором сверлит крупное отверстие с вибрацией. Признаки качества: отсутствие люфта шпинделя в руке, плотный ход подачи, ровная плоскость стола. Какие настольные модели существуют и как они различаются, описано в статье о настольном сверлильном станке.
