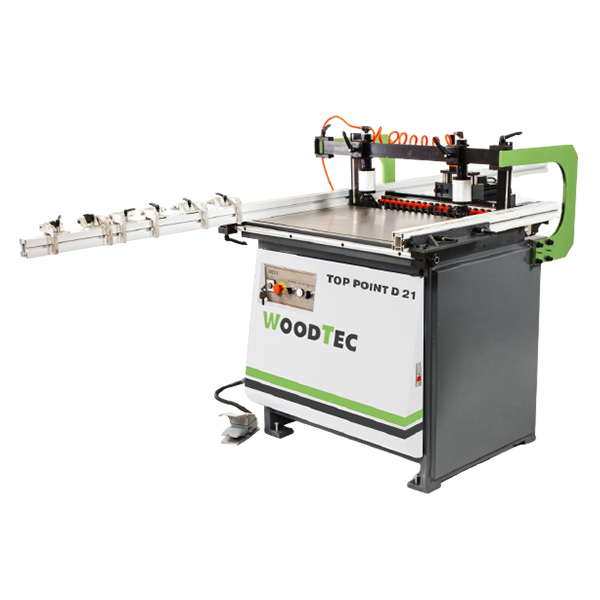

Станок сверлильно-присадочный WoodTec TOP POINT D 21

Описание

НАЗНАЧЕНИЕ: Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло.

Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.   ОБЛАСТЬ ПРИМЕНЕНИЯ: Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.   СХЕМА ОБРАБОТКИ: Схема обработки изделия Схема сборки готового изделия   КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ: ПАНЕЛЬ УПРАВЛЕНИЯ Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора.

СВЕРЛИЛЬНАЯ ГРУППА Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточном положении, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов.

БОКОВЫЕ УПОРЫ Массивные боковые упоры обеспечивают легкую и точную установку требуемого размера ПНЕВМОПРИЖИМЫ Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами БАЗИРУЮЩИЕ ЛИНЕЙКИ В комплект поставки включена 1 профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, две короткие линейки и шесть откидных упоров для быстрого позиционирования заготовок.

УПРАВЛЕНИЕ ЦИКЛОМ Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали. СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора. БЛОК ПОДГОТОВКИ ВОЗДУХА Создает минимальные потери давления.

Легкая замена фильтрующего элемента. Автоматический отвод конденсата. Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.
