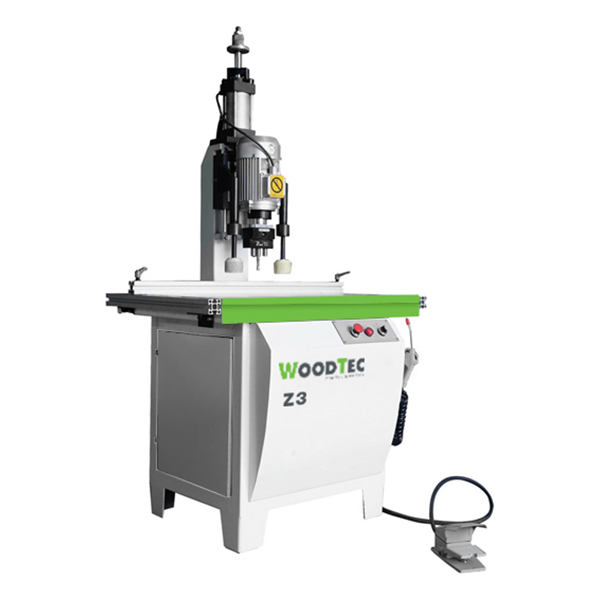

Станок сверлильно-присадочный под петли WoodTec Z3

Описание

НАЗНАЧЕНИЕ: Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.   СХЕМА ОБРАБОТКИ: Схема обработки изделия Схема сборки готового изделия   ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ: Прижим детали двумя пневматическими цилиндрами; Автоматическое управление рабочими операциями (старт-педаль); Боковые линейки (2 шт.); Линейка с 2-мя откидными упорами; Пистолет для обдувки станка.   КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ: СВЕРЛИЛЬНАЯ ГОЛОВА 3-х шпиндельная головка 48х6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли.

Засверливание отверстий происходит одновременно с операцией фрезерования. ПНЕВМОПРИЖИМЫ Два пневматических прижима для быстрого фиксирования заготовки различной толщины.

РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров. КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК Станок оснащается 3-мя профильными алюминиевыми линейками.

Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки. ЭЛЕКТРОДВИГАТЕЛЬ Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт.

ПОДГОТОВКА СЖАТОГО ВОЗДУХА Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.

ПУЛЬТ УПРАВЛЕНИЯ Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка. ЭЛЕКТРОШКАФ Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации.
