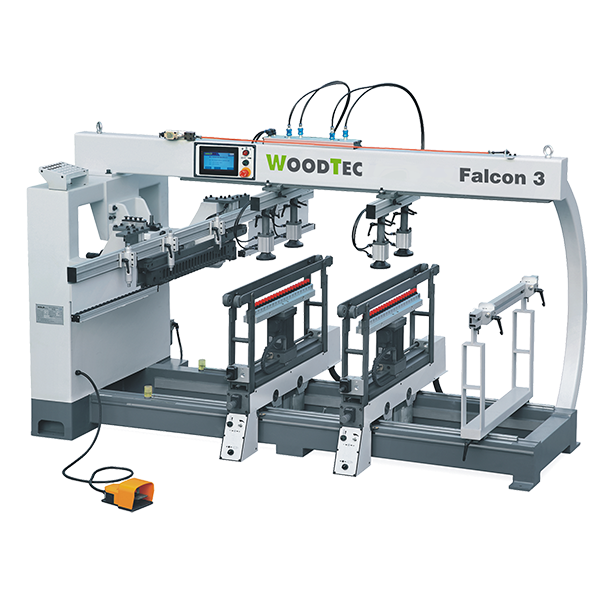

Станок сверлильно-присадочный WoodTec Falcon 3

Описание

НАЗНАЧЕНИЕ: WoodTec Falcon 3 - Станок осуществляет сверление глухих и сквозных отверстий в поверхностях деталей и заготовок, произведенных из древесины, плитных и листовых материалов на ее основе. Возможно одновременное сверление в горизонтальной и вертикальной плоскостях.

Работа станка осуществляется в полуавтоматическом режиме.   ОБЛАСТЬ ПРИМЕНЕНИЯ: Применяется на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, станок обеспечивает сверление большинства карт присадки.   СХЕМА ОБРАБОТКИ:   ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ: Высокая жесткость станины; Мощные надежные привода; Промышленный пульт управления с ЖК-дисплеем; Безупречное качество и точность обработки; Фиксация сверлильных групп осуществляется с помощью пневматики; Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой; Возможность поворота сверлильной группы на 90 градусов; Станок прост в обслуживании и переналадке.   КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ: ПУЛЬТ УПРАВЛЕНИЯ Управление станком осуществляется при помощи промышленного пульта с ЖК-дисплеем.

Отличается эргономичностью и обеспечивает удобство работы и настройки станка.

СВЕРЛИЛЬНЫЕ СУППОРТЫ Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90° ВЕРТИКАЛЬНАЯ СВЕРЛИЛЬНАЯ ГОЛОВА ГОРИЗОНТАЛЬНАЯ СВЕРЛИЛЬНАЯ ГОЛОВА Перемещение вертикальных сверлильных групп происходит по линейным направляющим, что обеспечивает точность работы.

Позиционирование вертикальных сверлильных групп происходит с точностью до 0,1 мм, благодаря микрометрическим упорам и электронным цифровым датчикам, которые так же сокращают время установки размеров при настройке по ширине и обеспечивают высокую точность.

РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ В ТОРЕЦ Горизонтальный суппорт крепятся на четырех массивных цилиндрических направляющих повышенной износостойкости. Обеспечивает прецизионное сверление отверстий в торце детали. Направляющие перемещения суппорта выполнены полностью закрытыми.

СИСТЕМА ФИКСАЦИИ ЗАГОТОВОК Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок.

БЛОК ПОДГОТОВКИ ВОЗДУХА Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.

Так же имеется лубрикатор который автомати-чески с подачей воздуха смазывает штоки пневмоцилиндров, и др. внутренние элементы пневматики.
